Anschlüsse & Hähne
Sie fragen sich, zu welchem Zweck man welchen Hahn bzw. Anschluss verwendet?
Im Folgenden haben wir Ihnen die gängigen Varianten kurz dargestellt und erläutert.
Quetschhähne: Die bei CFM-Geräten bzw. -Behältern verbauten Quetschhähne sind eine Eigenentwicklung unseres Hauses. In deren Entwicklung das Jahrzehnte lange Wissen eingeflossen ist. Kleiner Quetschhahn: zum direkten Abfüllen in Gläser optional Großer Quetschhahn: zum Abfüllen in Eimer oder andere große Behälter.
Scheibenventile (auch Klappenventil genannt): Diese Art empfehlen wir vor allem wenn Pumpen oder Abfüllmaschinen an den Behälter angeschlossen werden sollen. Scheibenventile sind speziell für den Einsatz im Lebensmittelbereich konzipiert und erfüllen höchste hygienische Ansprüche, die in der Be- und Verarbeitung des Honigs unabdingbar sind. Schläuche können direkt, durch Verwendung einer Schlauchkupplungshälfte, angeschlossen werden.
Kugelhähne: Diese sind ebenfalls für den Auslass an Behältern einsetzbar. Die Reinigung ist etwas zeitaufwändig und man muss mit enorm hoher Sorgfalt vorgehen, um den hygienischen Ansprüchen im Lebensmittelbereich gerecht zu werden. Im Vergleich zu Scheibenventilen ist die Baulänge der Kugelhähne wesentlich länger. Zum Anschluss von Schläuchen muss eine zweiteilige Schlauchkupplung eingesetzt werden.
Viele unserer CFM-Produkte können nach Wunsch auch mit anderen Hähnen und Ventilen ausgestattet werden. Sofern Sie dazu weitere Fragen haben oder noch unsicher sind, welches Ventil für Ihre Zwecke am besten geeignet ist, stehen wir Ihnen selbstverständlich gerne zur Verfügung. Rufen Sie uns einfach an unter +49 9776 / 8115-0
Lebensmittelechter PVC-Saug- und Druckschlauch mit Hart-PVC-Spirale.Abmessung: Innen-Ø 40 mmFarbe: LUISANA gelb (kann ggf. auch leicht abweichen)Bestens geeignet für Honigpumpe/Abfüllmaschine.Betriebstemperatur: - 5 °C bis + 60 °C

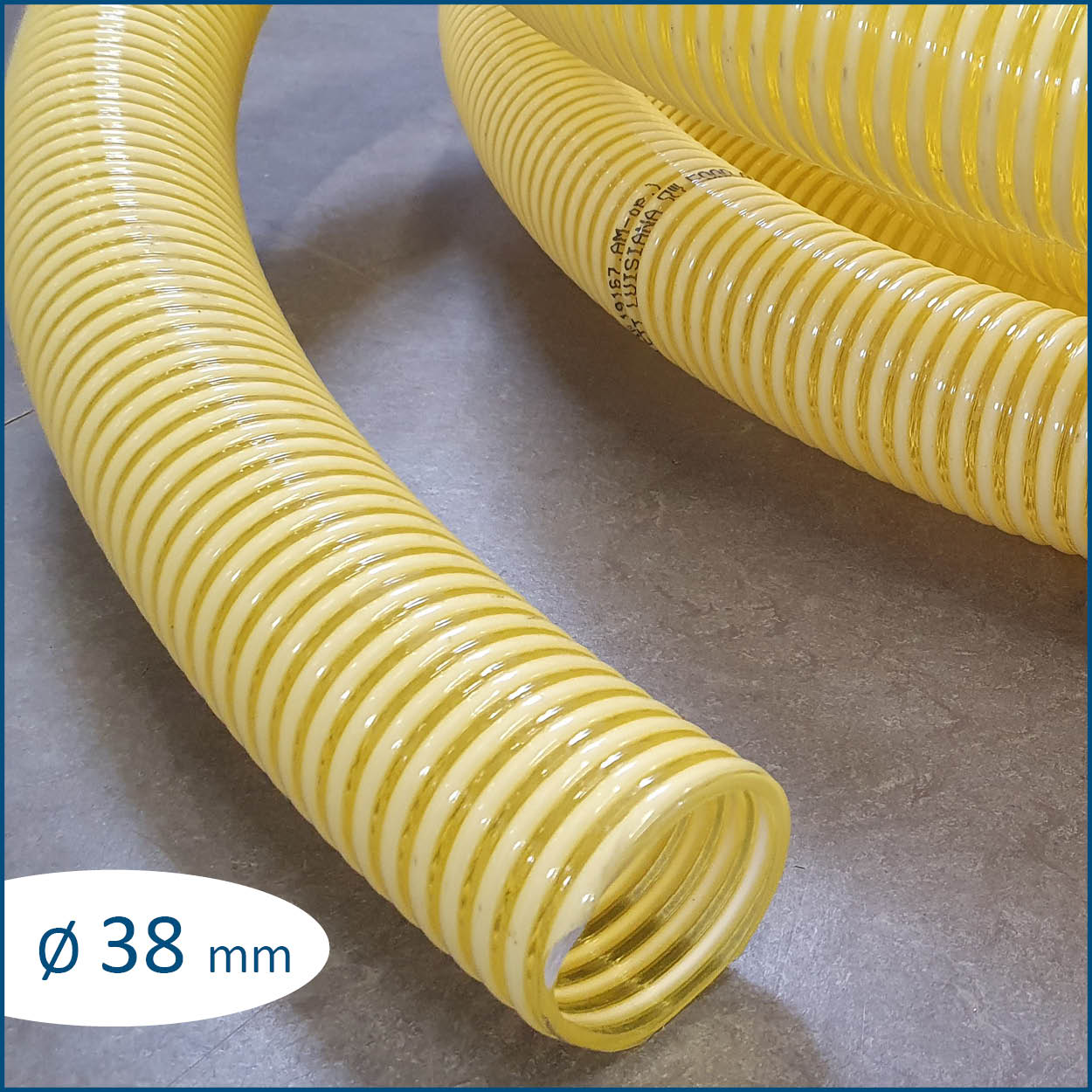

Lebensmittelechter PVC-Saug- und Druckschlauch mit Hart-PVC-Spirale.Abmessung: Innen-Ø 38 mmFarbe: LUISANA gelb (kann ggf. auch leicht abweichen)Bestens geeignet für Honigpumpe/Abfüllmaschine.Betriebstemperatur: - 5 °C bis + 60 °C

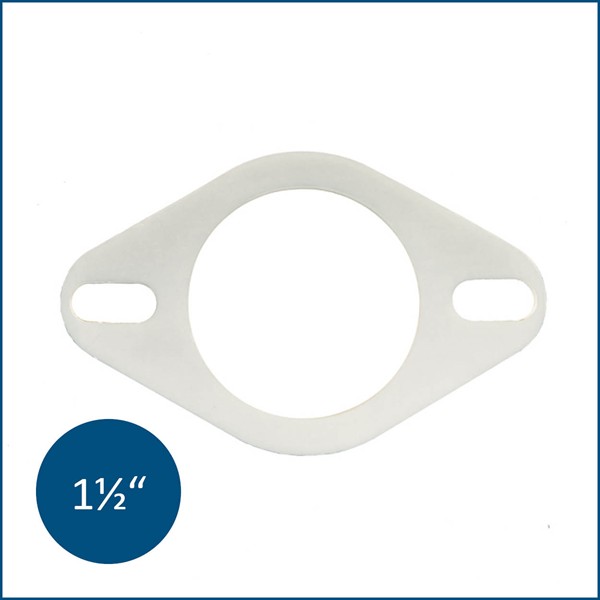

Dichtung mit Langlöchern für QH-Flansch 1 1/2".Aus lebensmittelechtem Silikon.
Lebensmittelechter PVC-Saug- und Druckschlauch mit Hart-PVC-Spirale.Abmessung: Innen-Ø 50 mmFarbe: LUISANA gelb (kann ggf. auch leicht abweichen)Bestens geeignet für Honigpumpe/Abfüllmaschine.Betriebstemperatur: - 5 °C bis + 60 °C

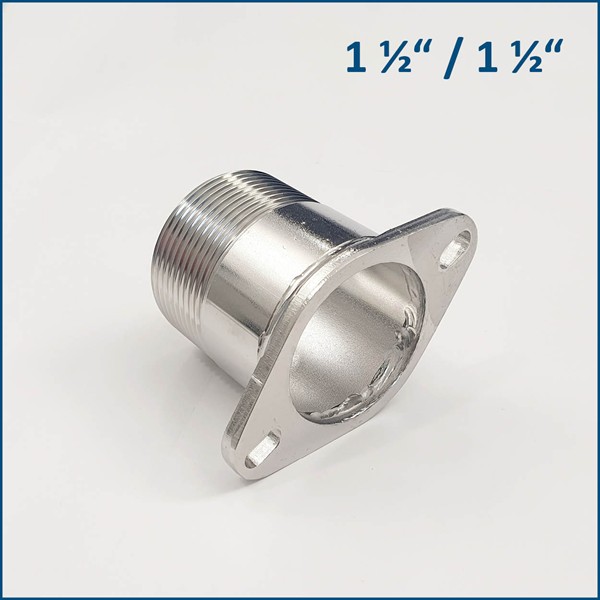

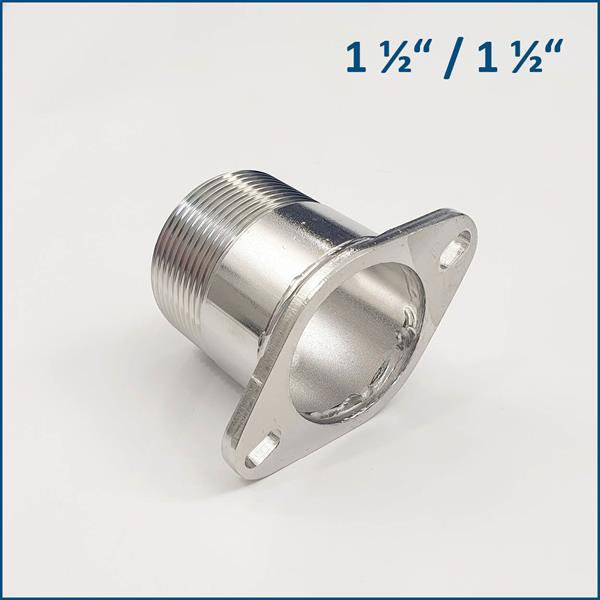

Quetschhahnflansch inklusive Langlöcher für Quetschhahn 1 1/2" mit 1 1/2" Außengewinde.Zum Anschluss an alle CFM-Abfüllbehälter (25 kg - 100 kg) ab Baujahr 2021.Langlöcher bieten einen Abstand von 62,5 - 88 mm.Hinweis: Bitte die passende Silikondichtung (Art.-Nr. 6200099) dazu bestellen!
Edelstahl-Schlauchkupplungshälfte bestehend aus Schlauchtülle für Schlauch-Ø ca. 40 mm mit DN 50 Kegelstutzen und Überwurfmutter.Zum Anschluss an ein DN 50 Milchgewinde.
Edelstahl-Schlauchkupplungshälfte bestehend aus Schlauchtülle für Schlauch-Ø ca. 40 mm mit DN 40 Kegelstutzen und Überwurfmutter.Zum Anschluss an ein DN 40 Milchgewinde.
behälterseitig: 1 1/2" Quetschhahnflansch inkl. Dichtungauslaufseitig: Milchgewindestutzen DN 40Material: Edelstahl-Rostfrei
Schlauchkupplungshälfte bestehend aus DN 40 Kegelstutzen und Überwurfmutter mit anschließender Schlauchtülle für Schlauch-Ø ca. 38 mm.Material: Edelstahl-RostfreiBesonders geeignet wenn Sie z. B. ein CFM-Honigrühr- und Mischgerät über einen 38 mm Schlauch mit einer Swienty Abfüllmaschinen verbinden möchten.

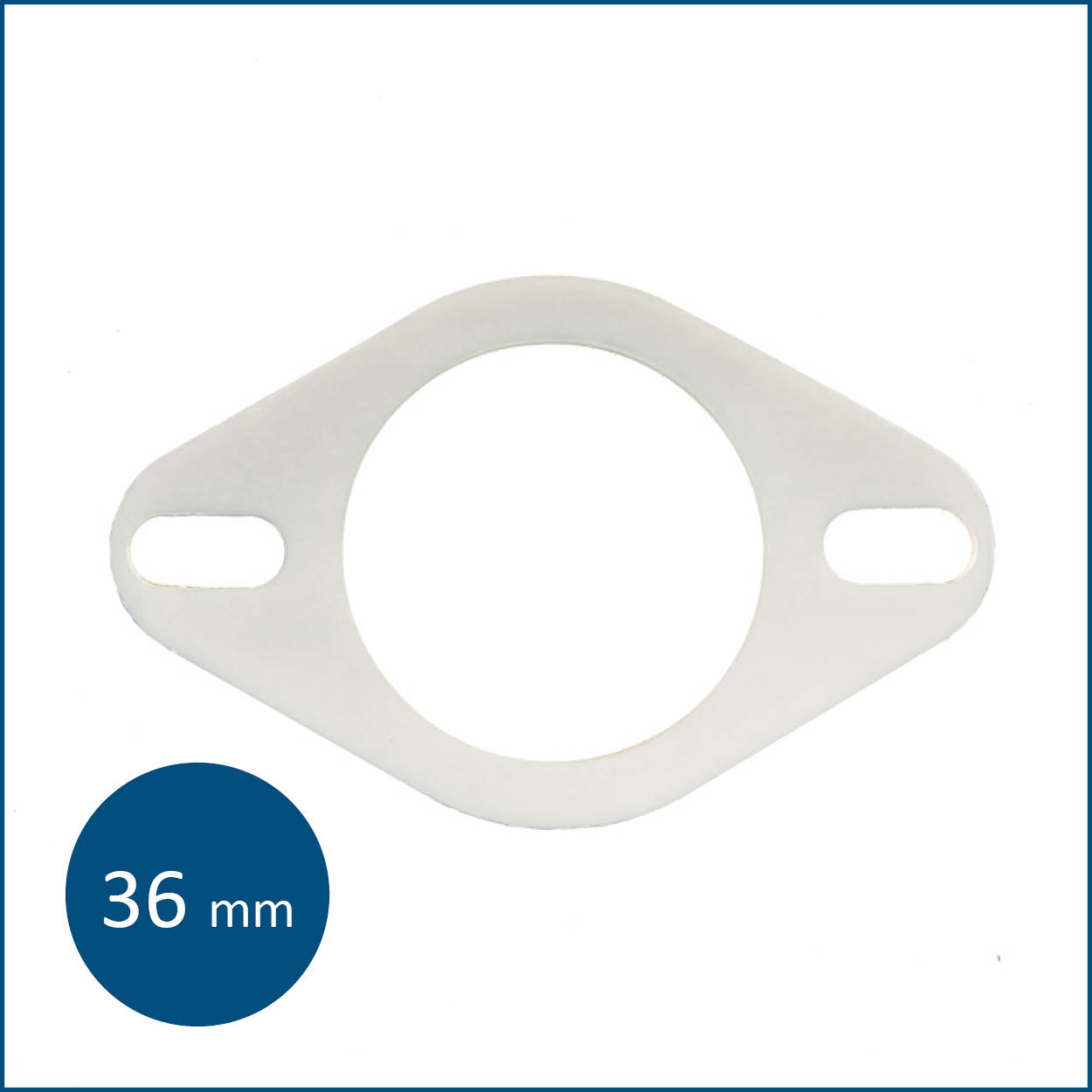

Dichtung mit Langlöchern für QH-Flansch mit 36 mm lichte Weite.Aus lebensmittelechtem Silikon.

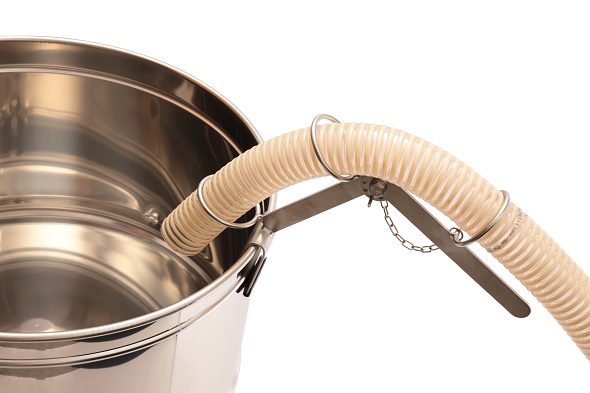

Sehr praktisches Hilfsmittel beim Umfüllen/Umpumpen des Honigs. Der Schlauch wird durch den Halter geschoben und über den Behälterrand gesteckt.Geeignet für Schläuche mit DN 40 bis DN 50.

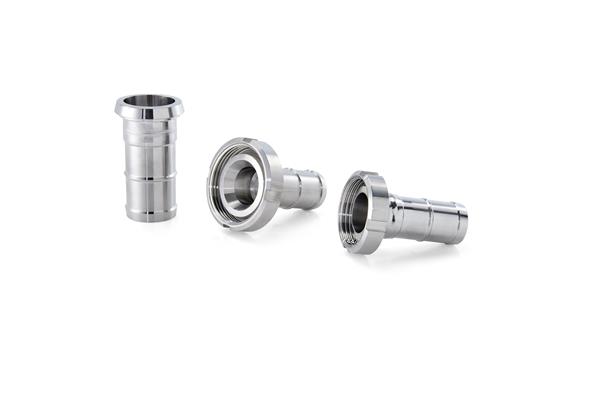

Edelstahl-Schlauchkupplungshälfte bestehend aus Schlauchtülle für Schlauch-Ø ca. 50 mm mit DN 50 Kegelstutzen und Überwurfmutter.Zum Anschluss an ein DN 50 Milchgewinde.

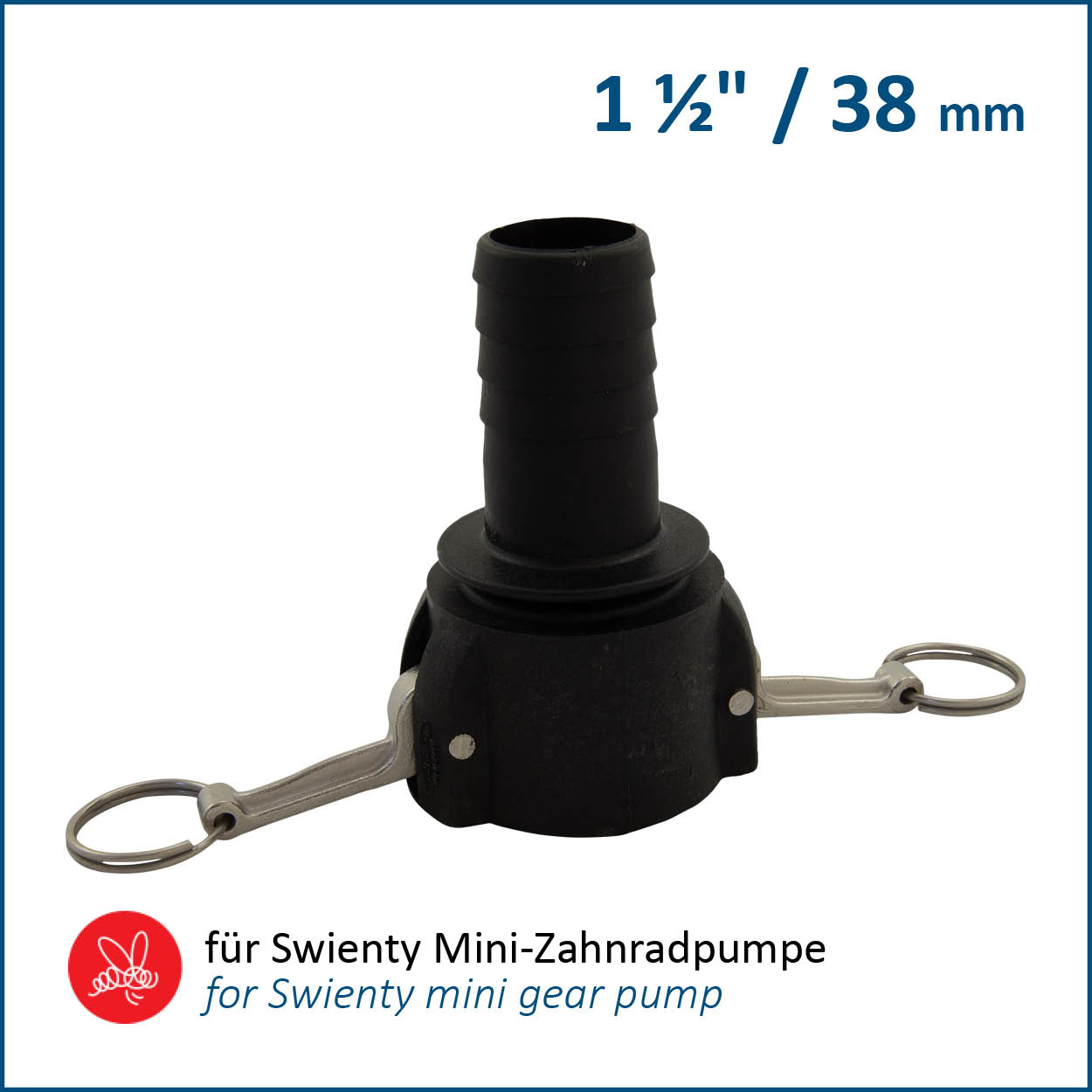

Schnellkupplung aus lebensmittelechtem Kunststoff.Anschluss 1 1/2" und Tülle für Schlauch Ø 38 mm.Zubehör zu Zahnrad-Honigpumpe Art.-Nr. 6001980

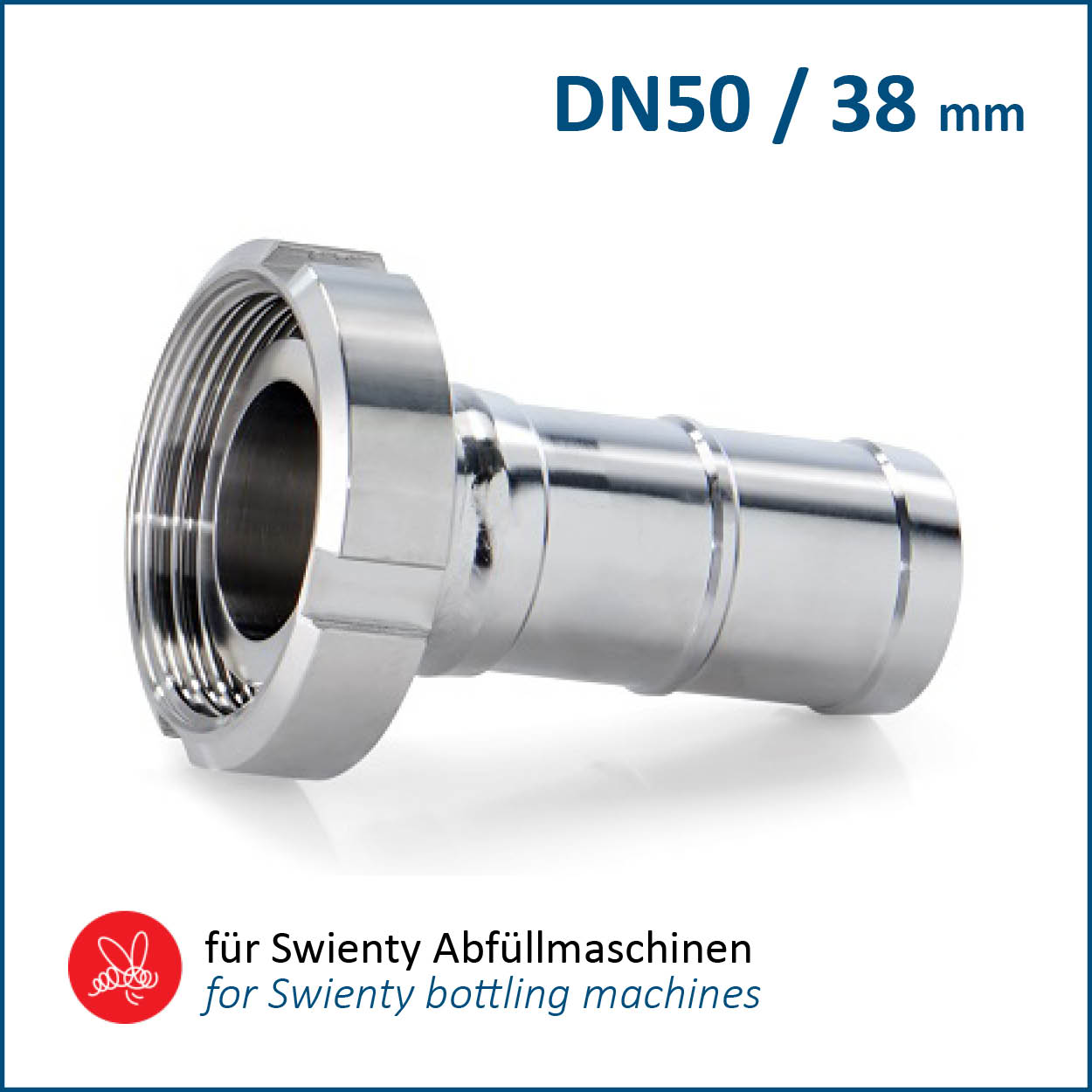

Schlauchkupplungshälfte bestehend aus DN 50 Kegelstutzen und Überwurfmutter mit anschließender Schlauchtülle für Schlauch-Ø ca. 38 mm.Material: Edelstahl-RostfreiBesonders geeignet wenn Sie z. B. ein CFM-Honigrühr- und Mischgerät über einen 38 mm Schlauch mit einer Swienty Abfüllmaschinen verbinden möchten.

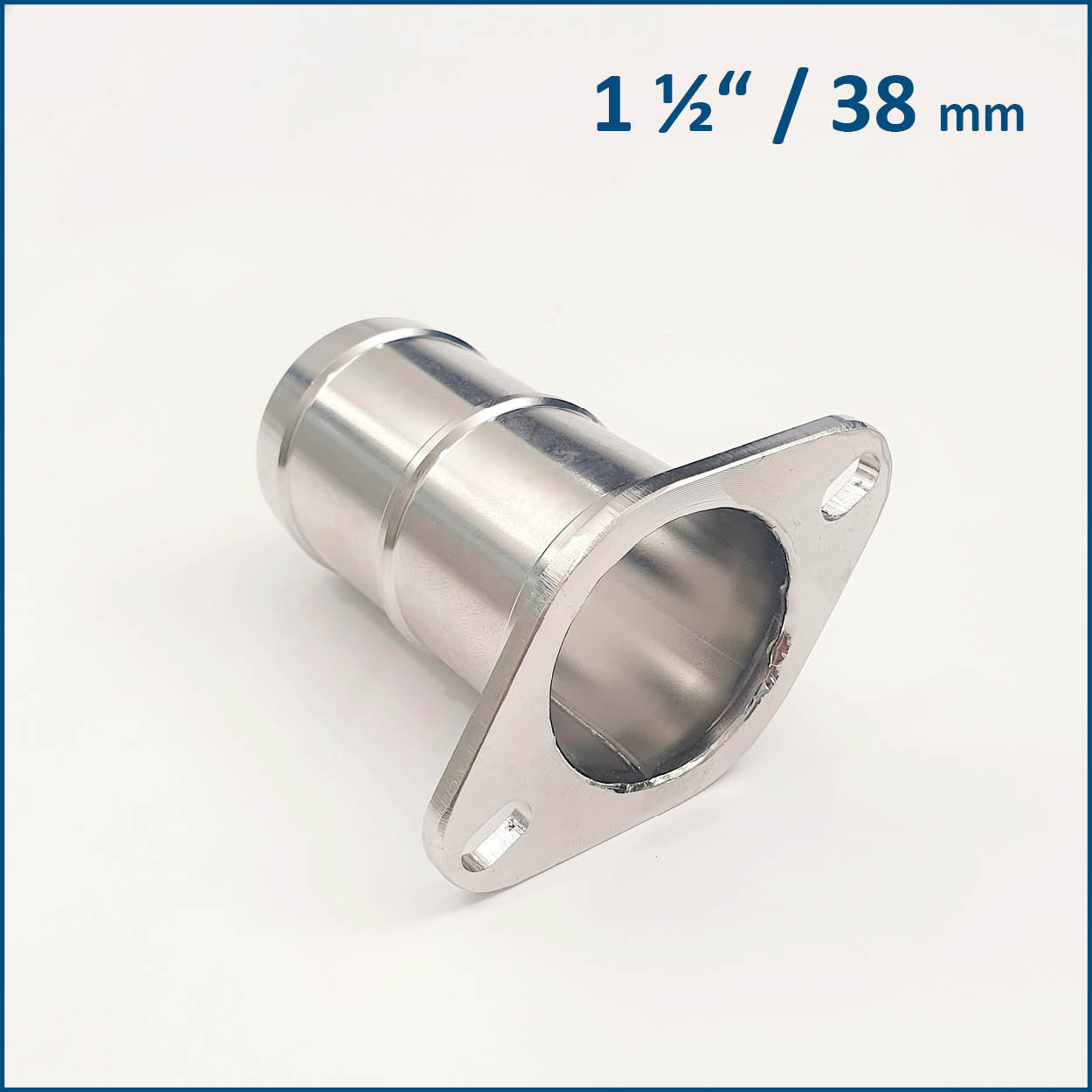

*Für Behälter ab Baujahr 2021*Schlauchadapter mit Flansch für Quetschhahn mit 1 1/2" (für Schlauch Ø ca. 38 mm), Langlöcher bieten einen Abstand von 62,5 - 88 mm.Inklusive Drahtschlauchschelle.HINWEIS: Bitte die passende Silikondichtung (Art.-Nr. 6200099) dazu bestellen!

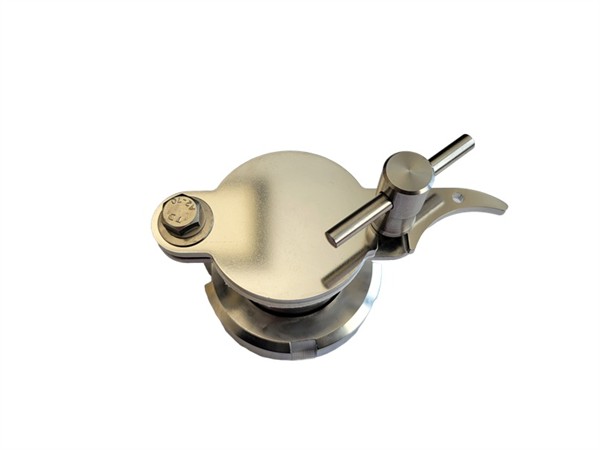

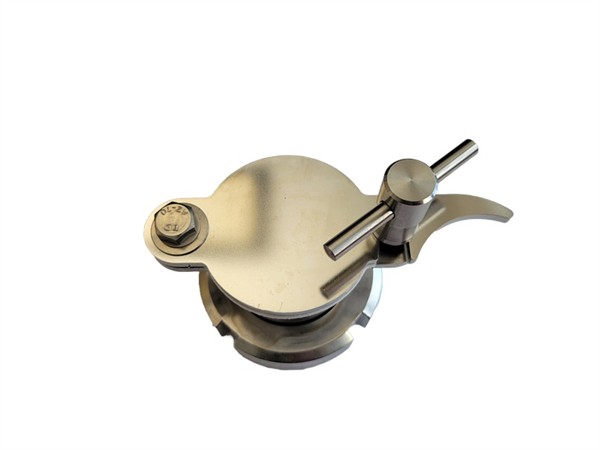

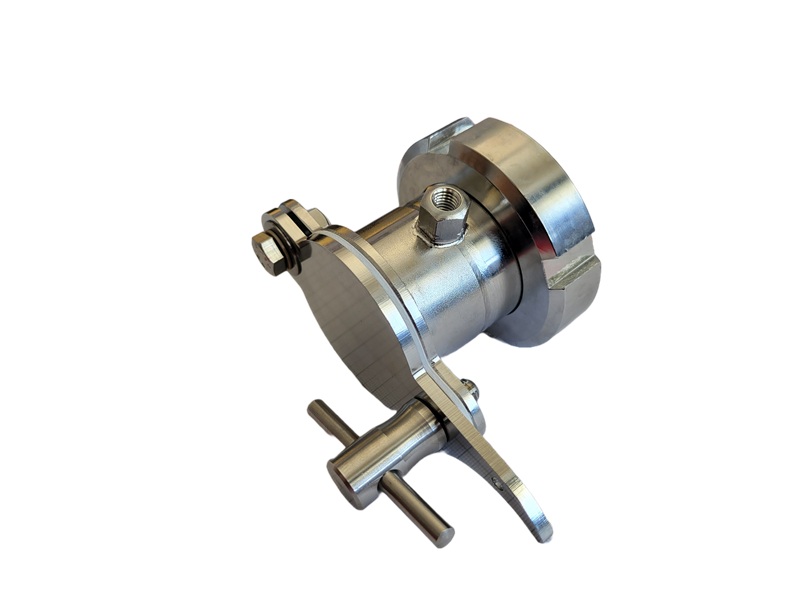

CFM-Quetschhahn 1 1/2" inkl. Dichtung mit DN 40 Kegelstutzen und Überwurfmutter.Mit Befestigungsmöglichkeit für Honigabfüller.Zum Aufschrauben auf ein DN 40 Milchgewinde. Komplett aus Edelstahl-Rostfrei.

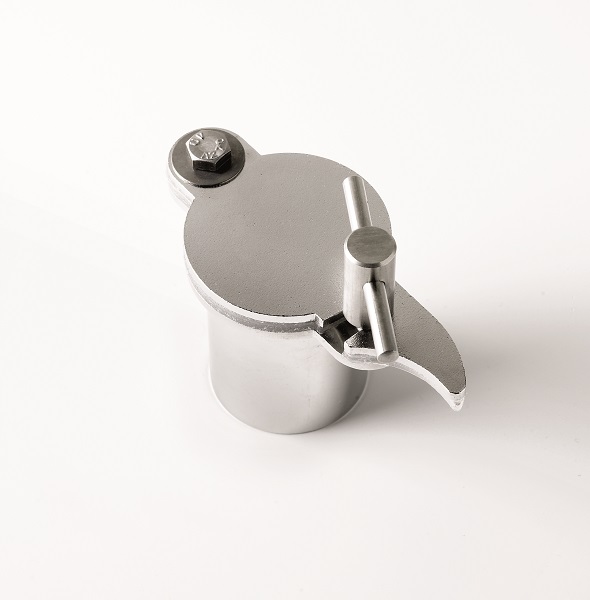

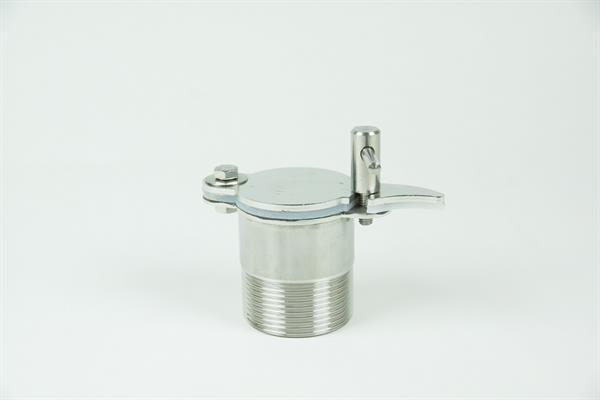

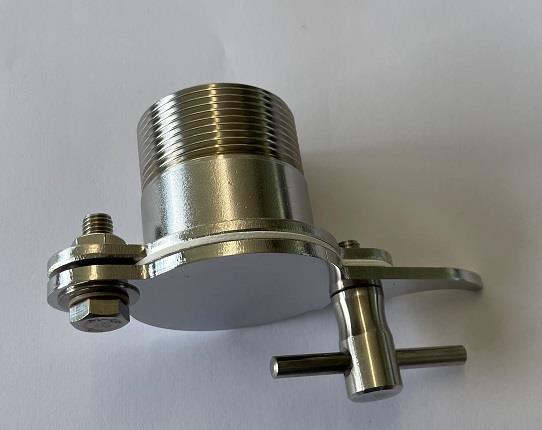

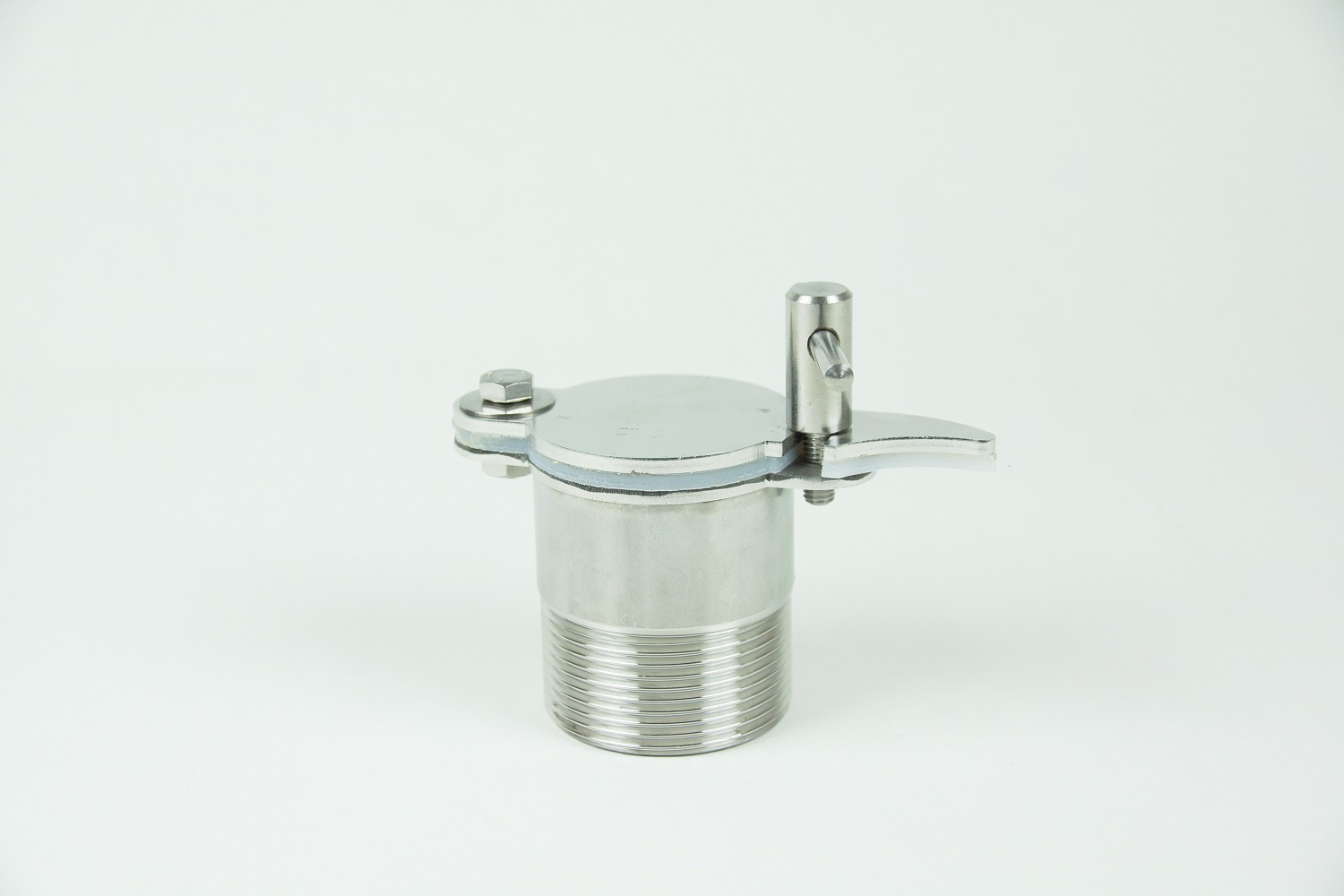

Quetschhahn 1 1/2" aus Edelstahl-Rostfrei mit 1 1/2" Außengewinde, Quetschhahnoberteil mit Dichtung.

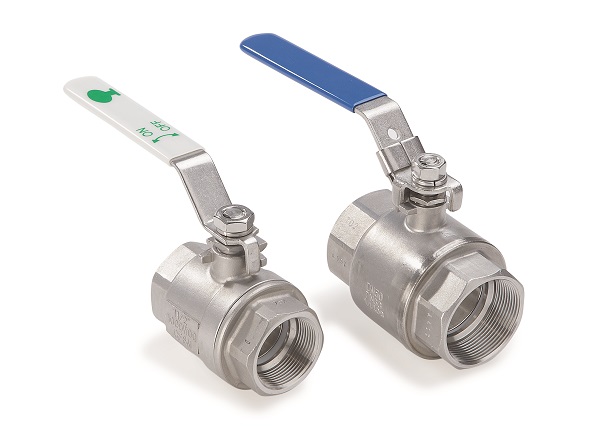

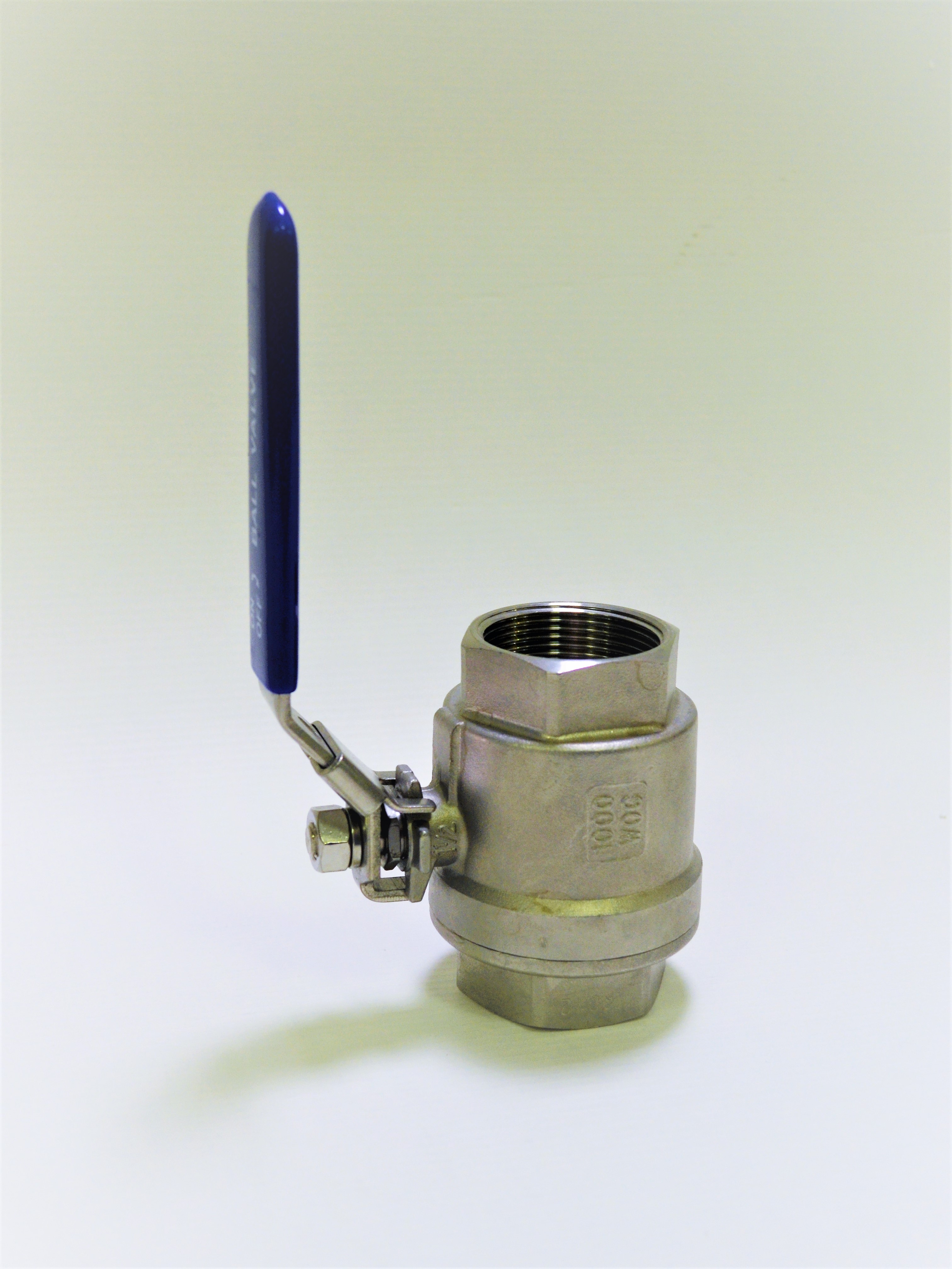

Kugelhahn mit beidseitigem 1 1/2" Innengewinde und vollem Durchgang.Edelstahl-Rostfrei.

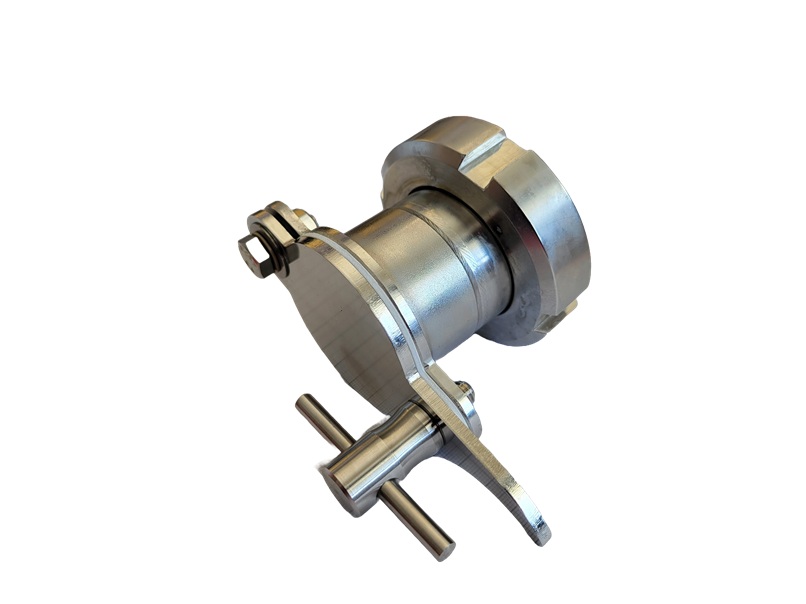

CFM-Quetschhahn 1 1/2" inkl. Dichtung mit DN 40 Kegelstutzen und Überwurfmutter.Zum Aufschrauben auf ein DN 40 Milchgewinde. Komplett aus Edelstahl-Rostfrei.

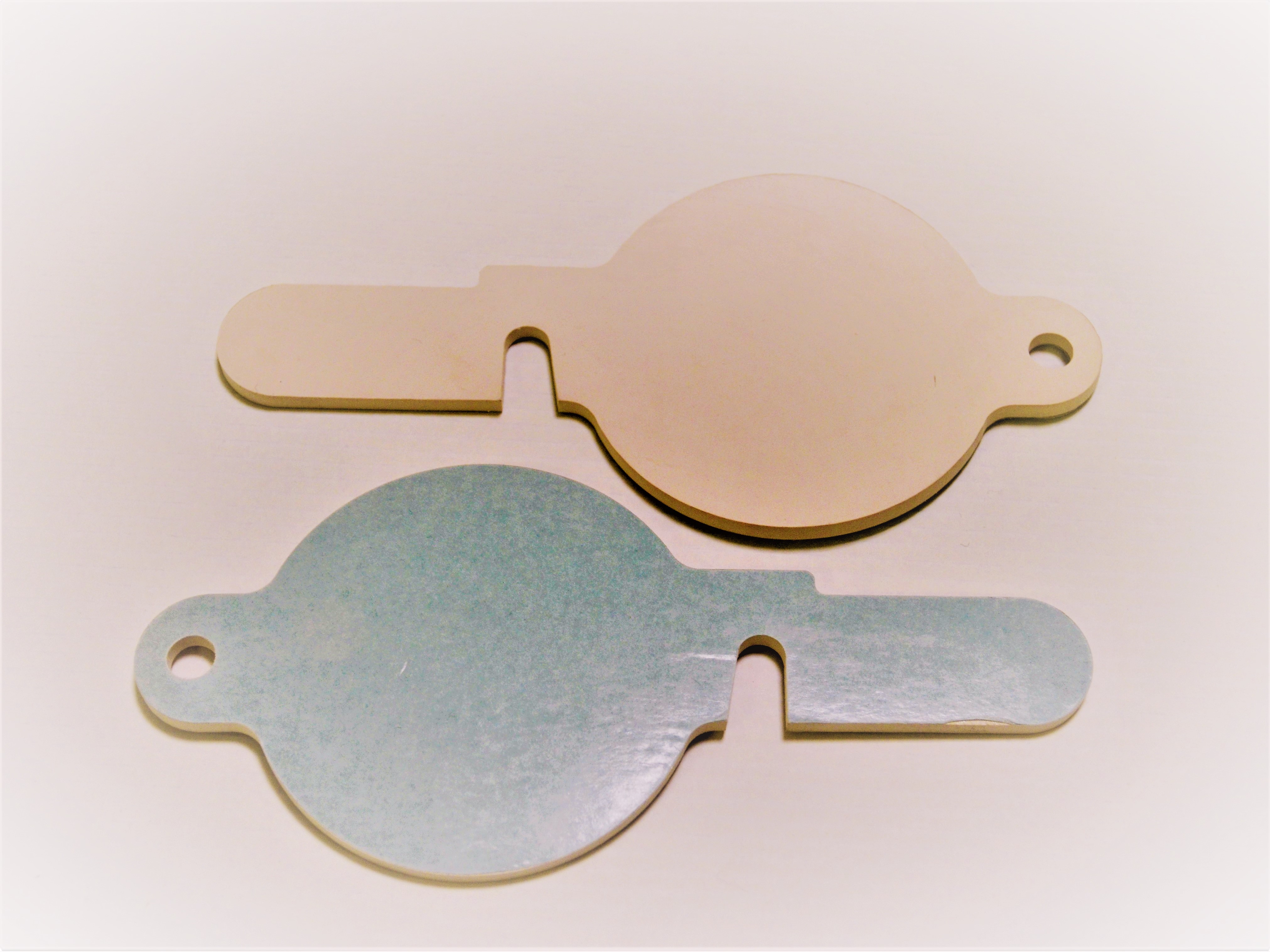

3 mm starke Dichtung für CFM-Quetschhahn 2 1/2"Aus lebensmittelechtem Material mit einseitiger Klebefläche zum Aufbringen auf das Quetschhahnoberteil.
Behälterseitig: Kegelstutzen mit ÜberwurfmutterAuslaufseitig: Milchgewindestutzen inkl. Dichtung

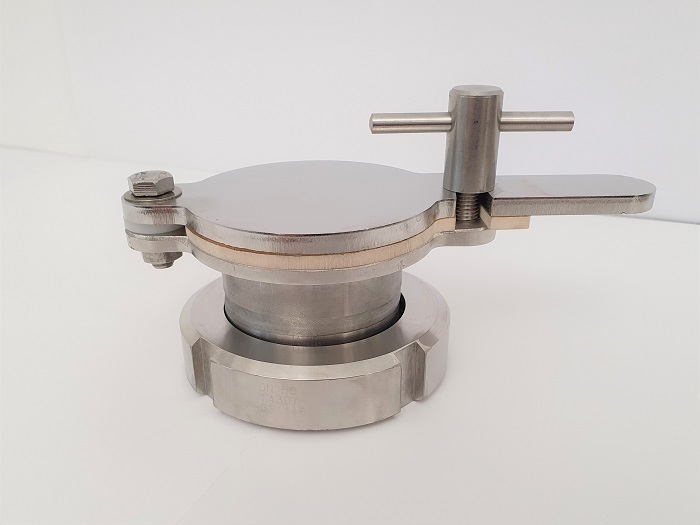

CFM-Quetschahn 2" inkl. Dichtung mit DN 50 Kegelstutzen und Überwurfmutter.Zum Aufschrauben auf ein DN 50 Milchgewinde. Komplett aus Edelstahl-Rostfrei.

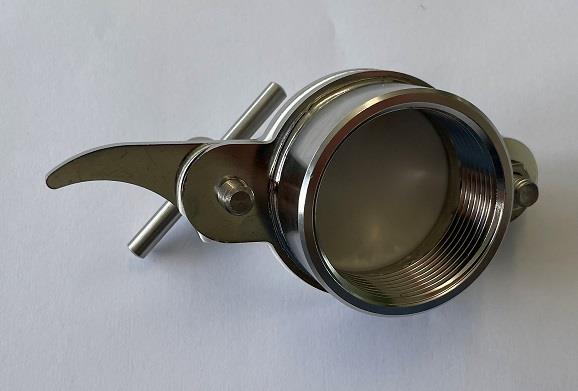

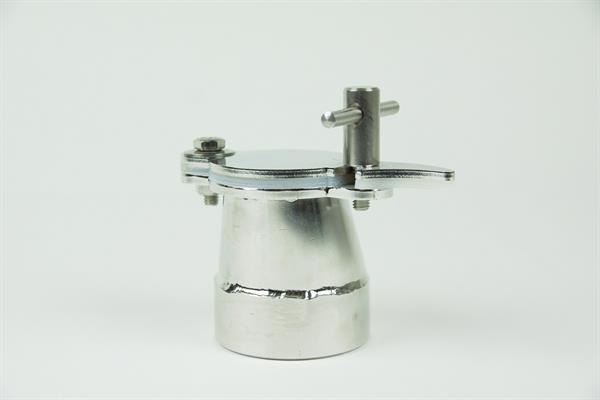

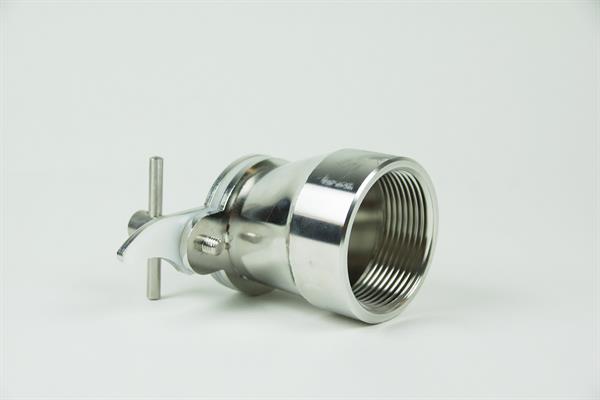

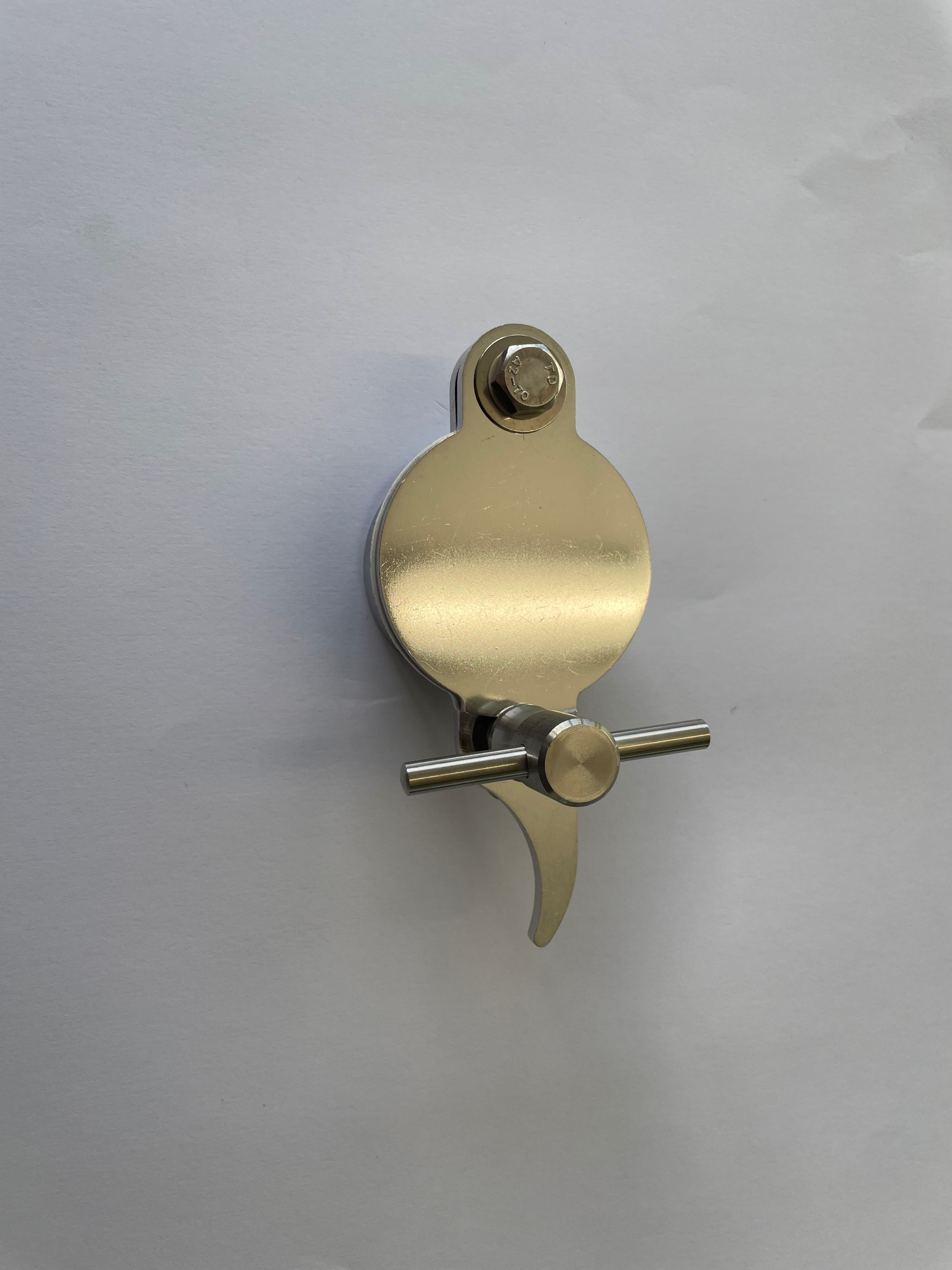

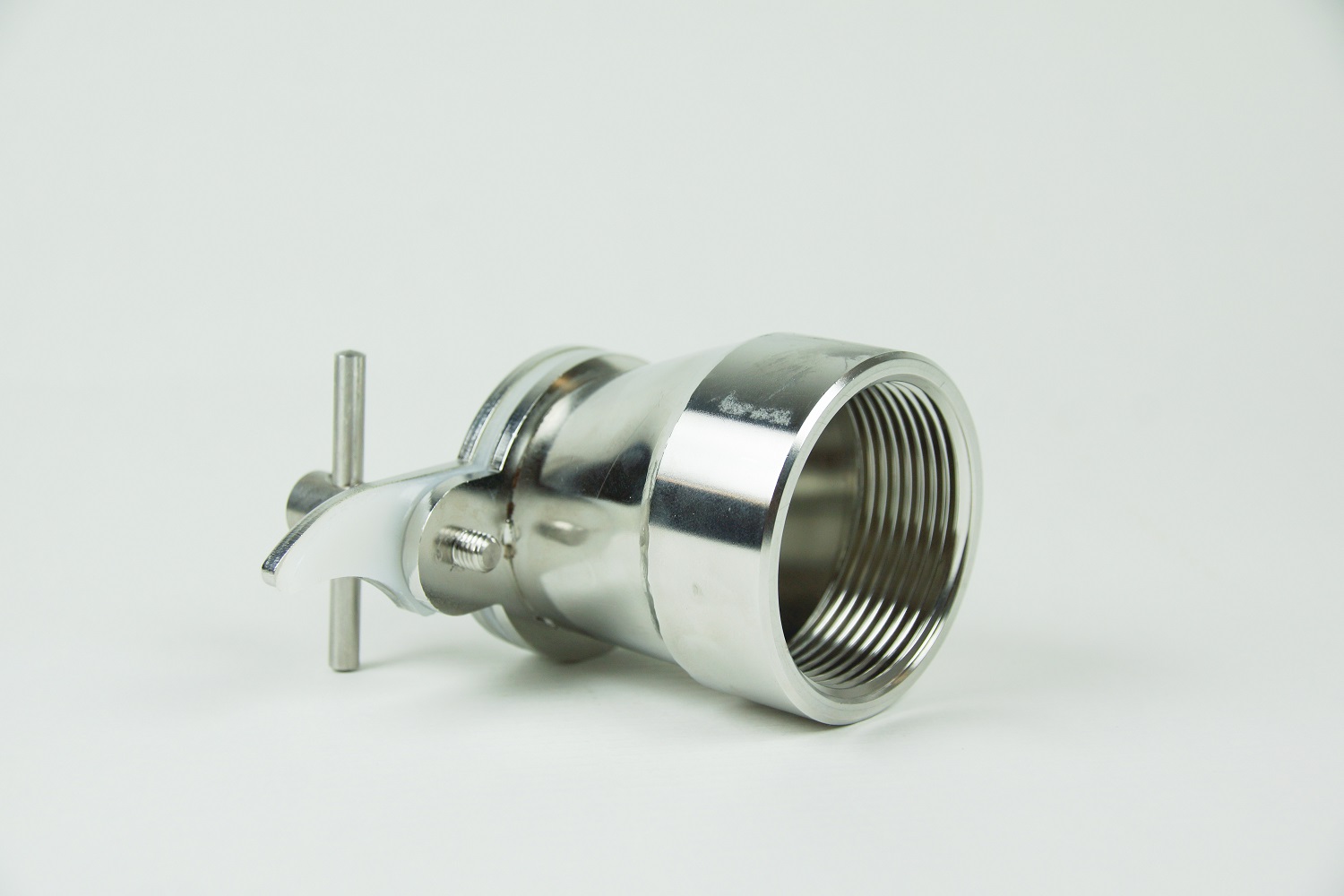

Quetschhahn 1 1/2" aus Edelstahl-Rostfrei mit 1 1/2" Innengewinde, Quetschhahnoberteil mit Dichtung.
Aus Edelstahl-Rostfrei mit Dichtung.Honighahn zum anlöten - daher ohne Gewinde.Außen-Ø ca. 48 mm. Innen -Ø 44 mm. (1 1/2")Länge Honighahn (ohne T-Schraube): 57 mm Länge Honighahn (mit T-schraube): 82 mm.

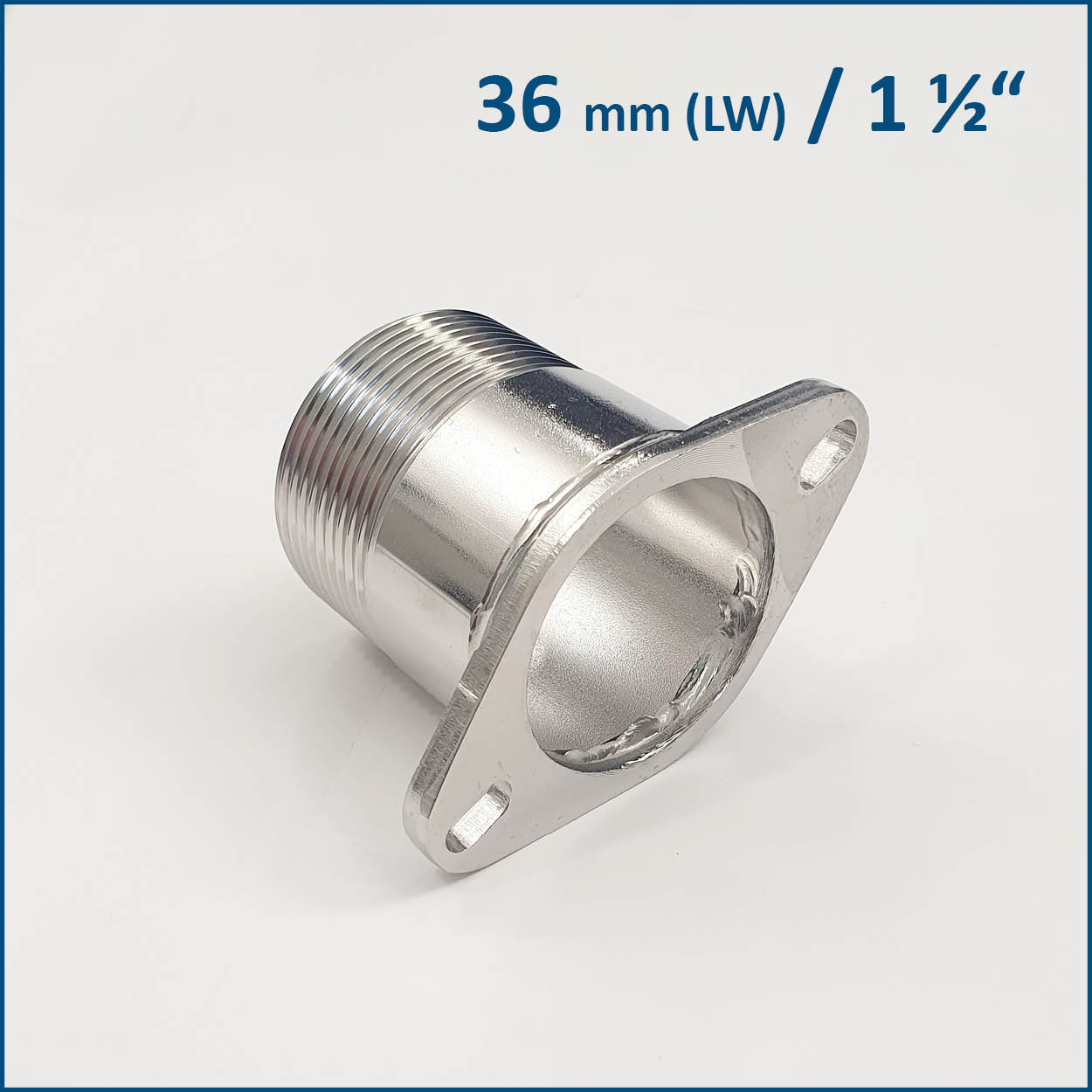

Flansch für Quetschhahn mit 36 mm lichte Weite, Langlöcher bieten einen Abstand von 53 - 75 mm, mit 1 1/2" Außengewinde.• Geeignet für den Anschluss an den Quetschhahn (Art.-Nr. 5000082-IG, 5000082-AG, 5000071)• Hinweis: Bitte die passende Silikondichtung (Art.-Nr. 6000099) dazu bestellen!
Schlauchkupplungshälfte aus Edelstahl-Rostfrei DN 40 mit Kegelstutzen, Überwurfmutter, 90° Rohrbogen und Schlauchtülle für Schlauch-Ø ca. 40 mm. Zum Anschluss von Schläuchen an Scheibenventile.

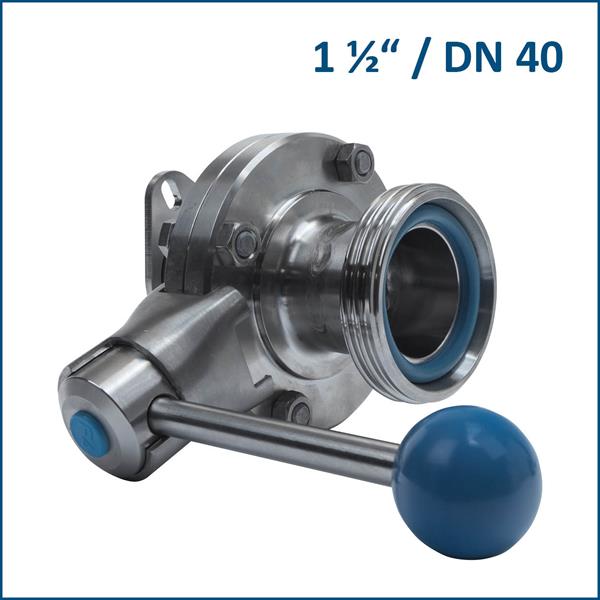

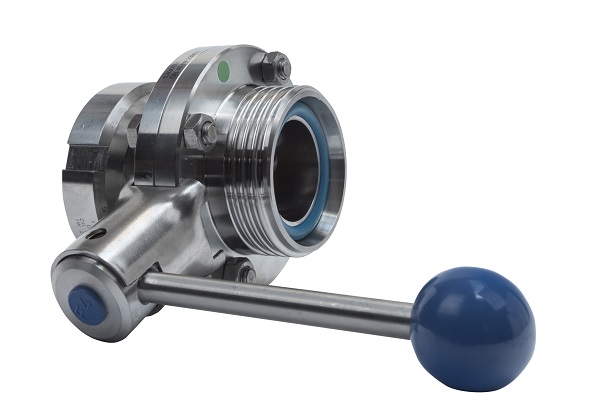

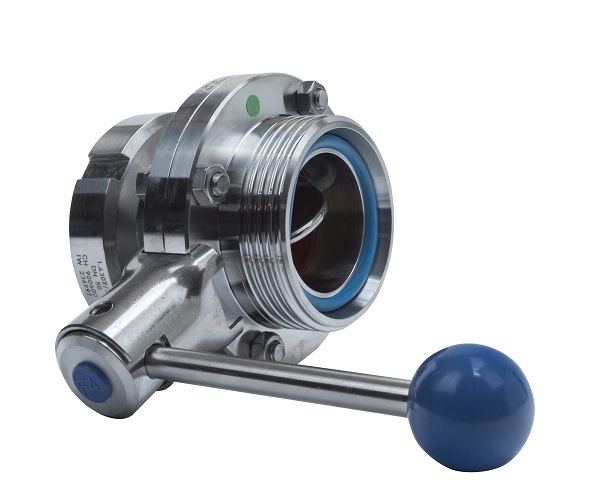

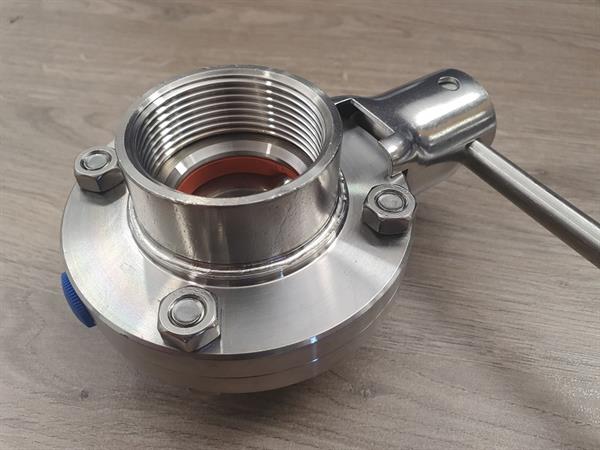

Scheibenventil DN 40• Behälterseitig: 1 1/2" Innengewinde• Auslaufseitig: DN 40 Milchgewinde inkl. Dichtung
Quetschhahn aus Edelstahl-Rostfrei mit 1 1/2" Innengewinde, Quetschhahnoberteil mit Dichtung.

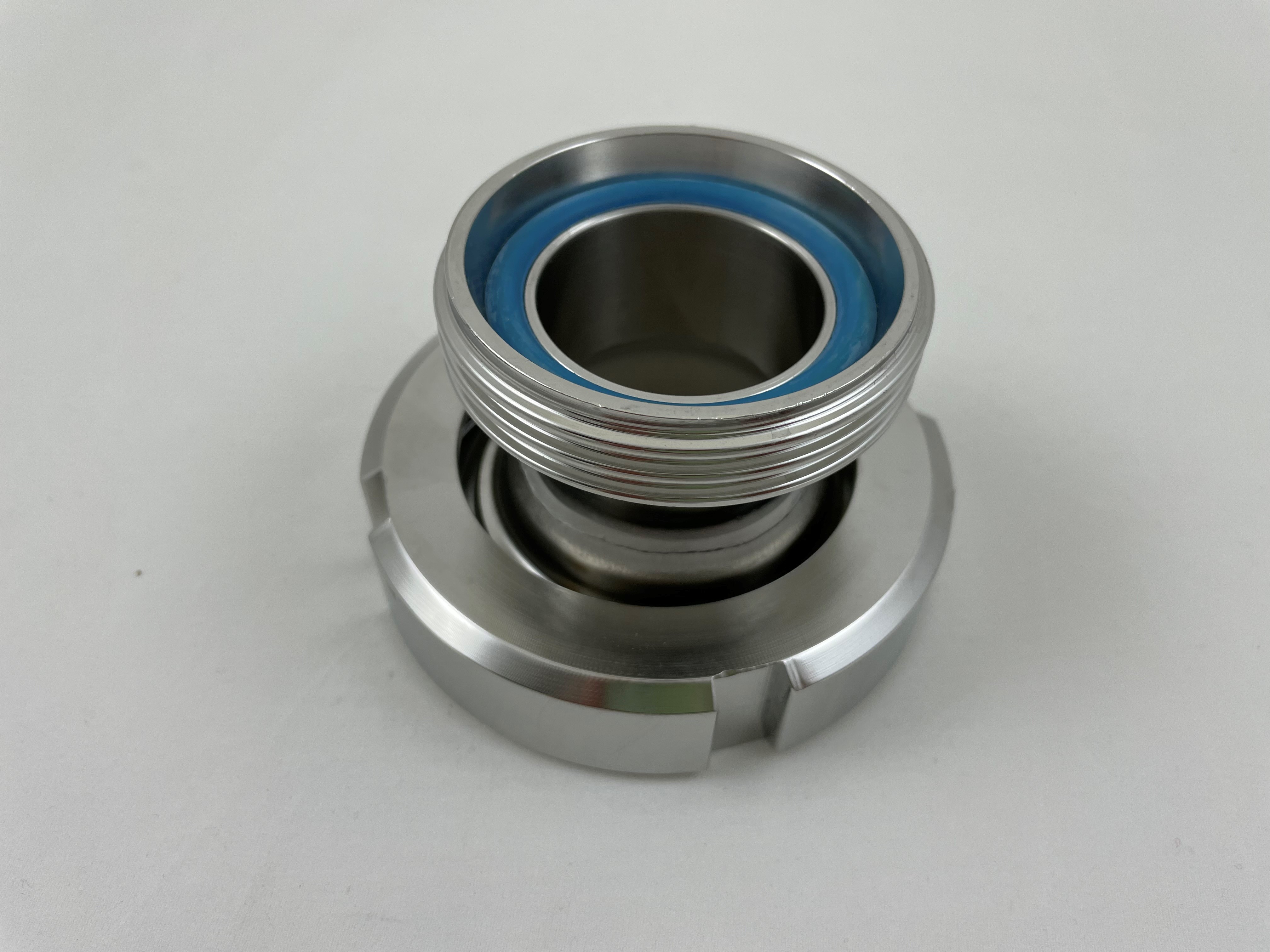

Übergangsstück von DN50 auf DN40: DN50 Stutzen mit Überwurfmutter auf DN40 Milchgewinde inkl. Dichtung
*Für Behälter ab Baujahr 2021*Schlauchadapter mit Flansch für Quetschhahn mit 1 1/2" (für Schlauch Ø ca. 40 mm), Langlöcher bieten einen Abstand von 62,5 - 88 mm.Inklusive Drahtschlauchschelle.HINWEIS: Bitte die passende Silikondichtung (Art.-Nr. 6200099) dazu bestellen!

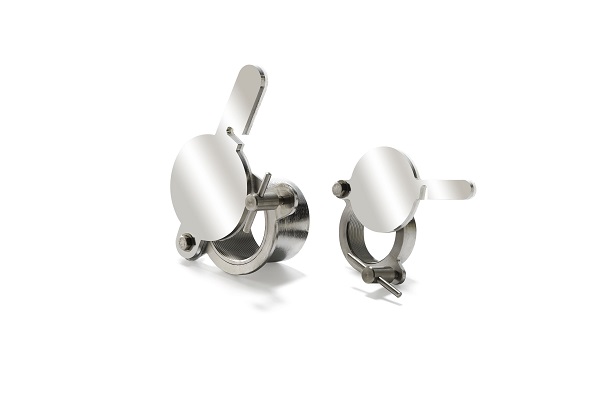

Aus Edelstahl-Rostfrei mit Dichtung.Honighahn zum anlöten - daher ohne Gewinde.Außen-Ø 40 mm. Innen -Ø 36 mm.Länge Honighahn (ohne T-Schraube): 57 mm Länge Honighahn (mit T-schraube): 82 mm.

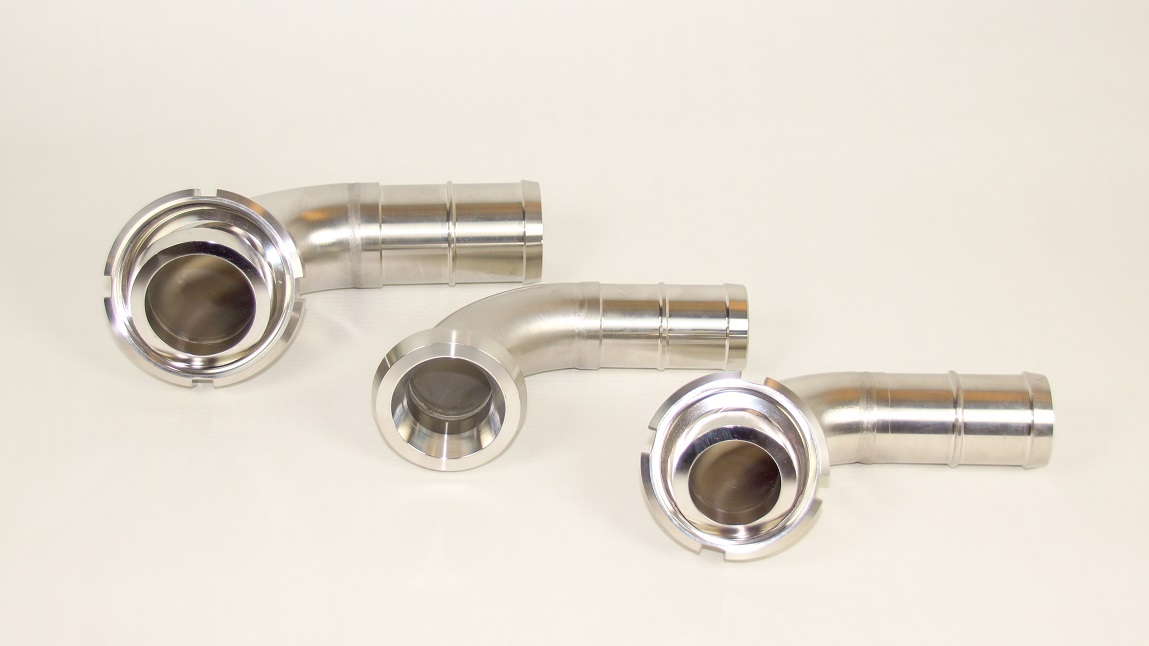

Schlauchkupplungshälfte aus Edelstahl-Rostfrei DN 50 mit Kegelstutzen, Überwurfmutter, 90° Rohrbogen und Schlauchtülle für Schlauch-Ø ca. 50 mm. Zum Anschluss von Schläuchen an Scheibenventile.

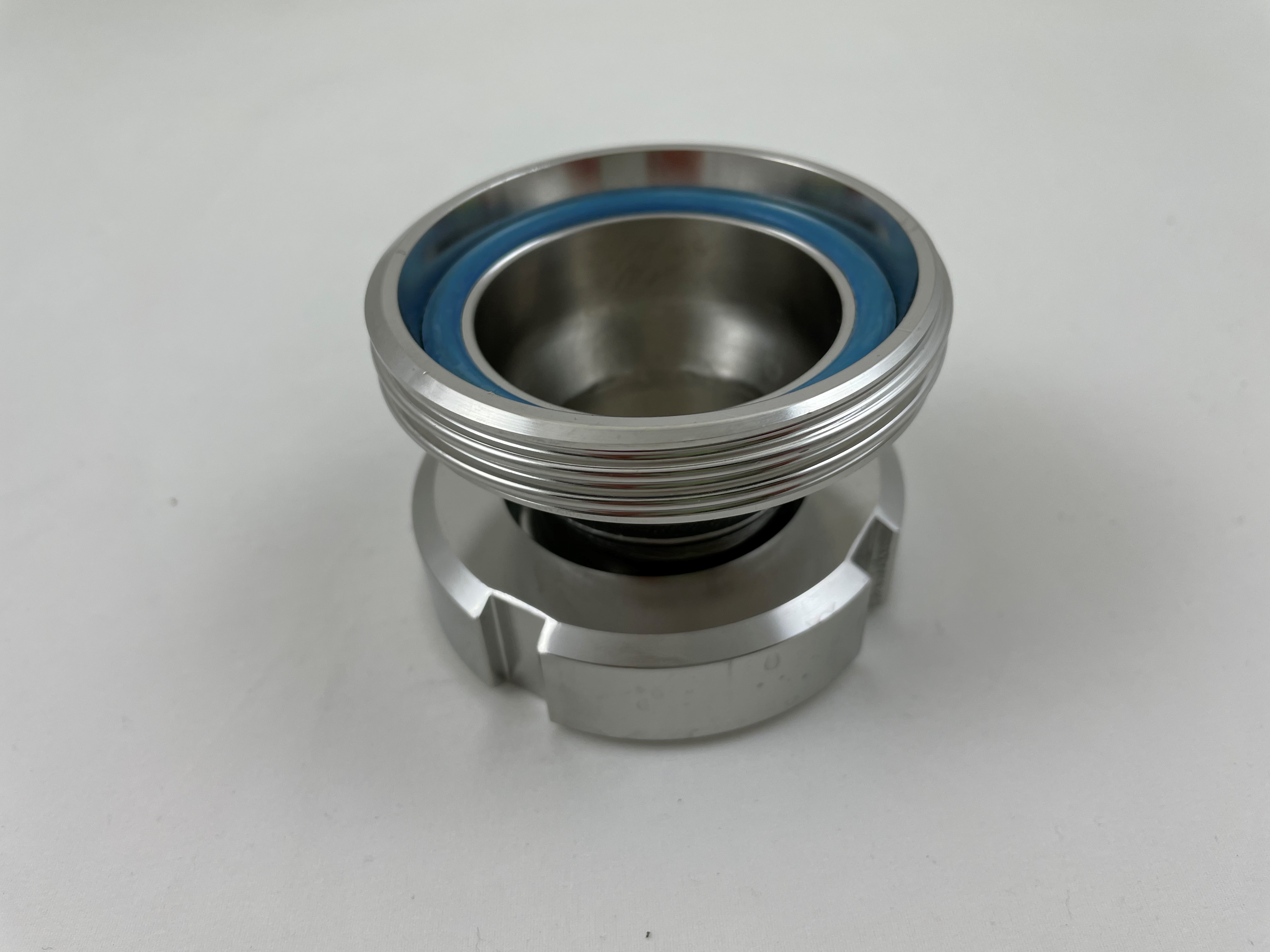

Übergangsstück von DN40 auf DN50: DN40 Stutzen mit Überwurfmutter auf DN50 Milchgewinde inkl. Dichtung
Schlauchkupplungshälfte aus Edelstahl-Rostfrei DN 50 mit Kegelstutzen, Überwurfmutter, 90° Rohrbogen und Schlauchtülle mit Reduzierung für Schlauch-Ø ca. 40 mm. Zum Anschluss von Schläuchen an Scheibenventile.

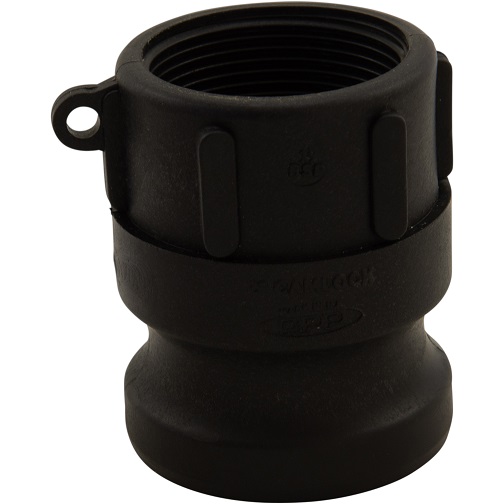

Schnellkupplung aus lebensmittelechtem Kunststoff.Anschluss 1 1/2" Innengewinde.Zubehör zu Zahnrad-Honigpumpe Art.-Nr. 6001980

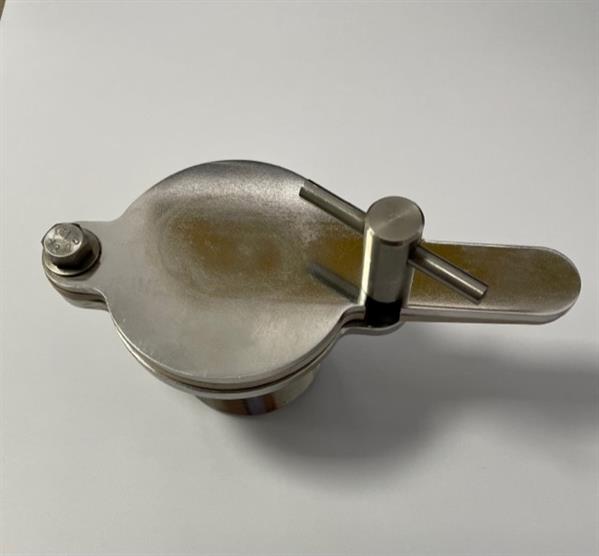

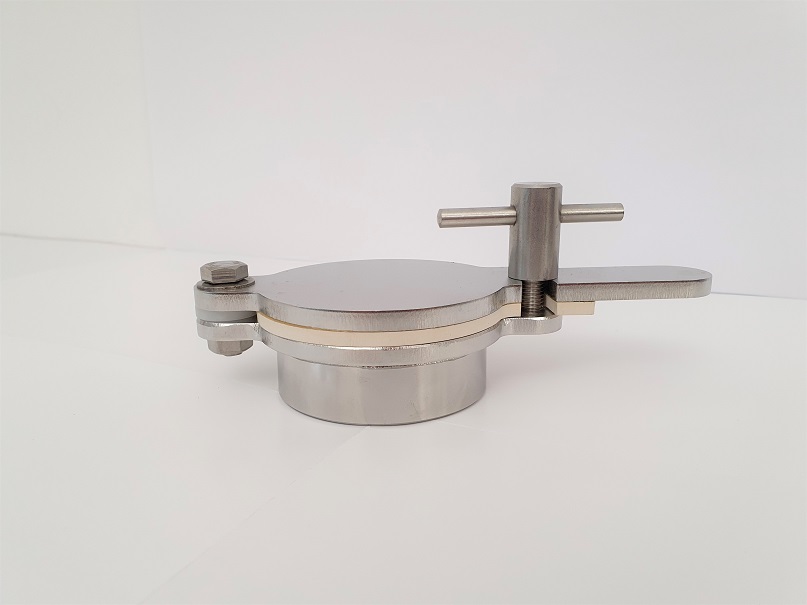

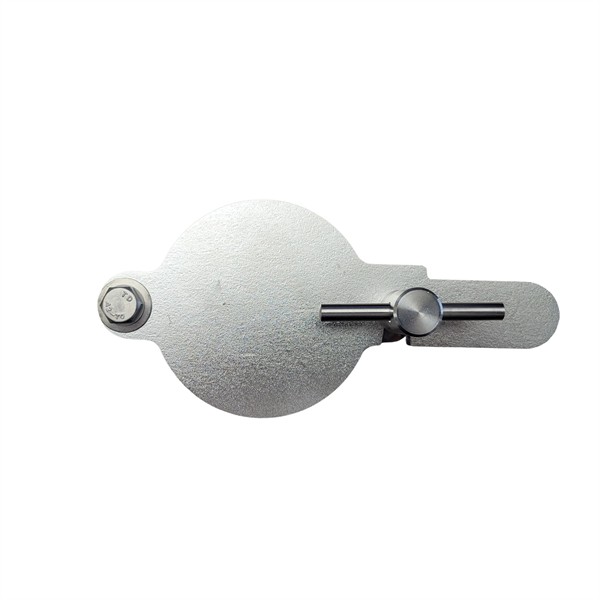

CFM-Quetschahn 2" inkl. Dichtung mit Innengewinde. Zum Aufschrauben auf ein 2" Außengewinde. Komplett aus Edelstahl-Rostfrei.

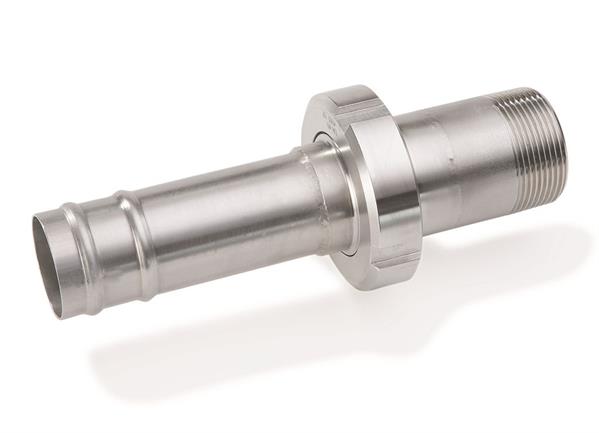

Edelstahl-Schlauchkupplung mit DN 40 Kegelstutzen, Überwurfmutter, 1 1/2" Außengewinde und Schlauchtülle DN 40.Auf Wunsch auch mit Innengewinde oder anderen Gewindeanschlüssen lieferbar.

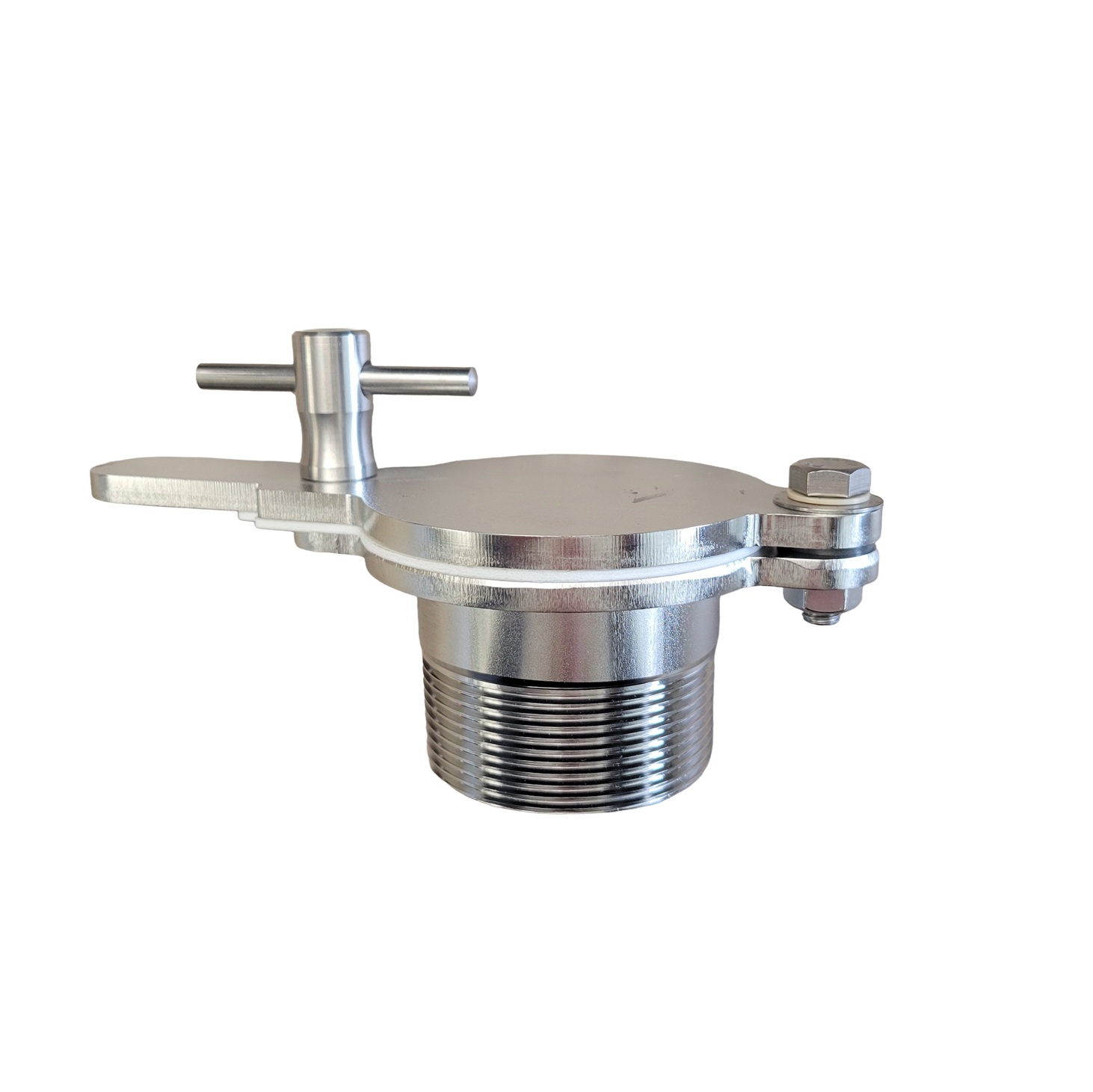

Komplett aus Edelstahl-Rostfrei, mit Dichtung und 2" Außengewinde.

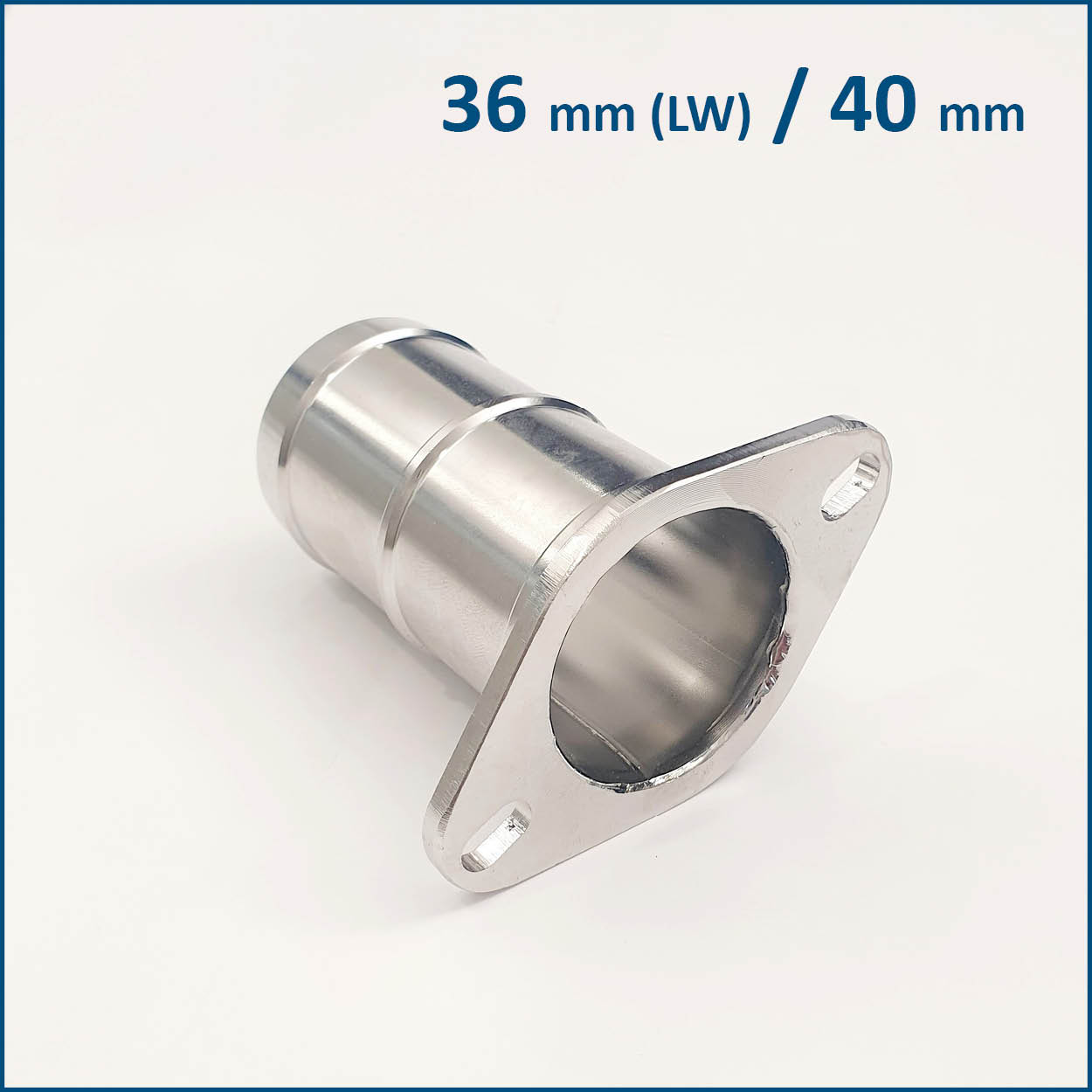

Schlauchadapter mit Flansch für Quetschhahn mit 36 mm lichte Weite (für Schlauch Ø ca. 40 mm), Langlöcher bieten einen Abstand von 53 - 75 mm.Inklusive Drahtschlauchschelle.HINWEIS: Bitte die passende Silikondichtung (Art.-Nr. 6000099) dazu bestellen!

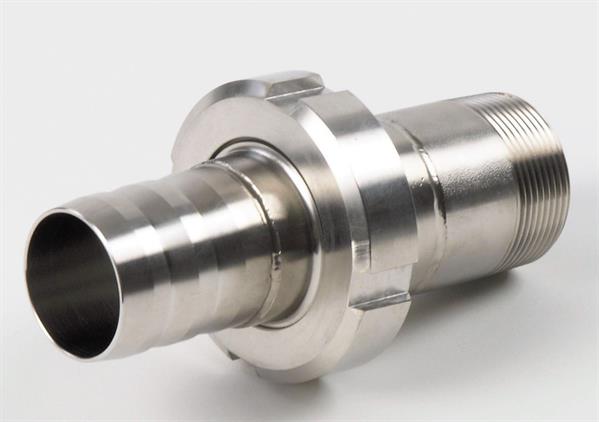

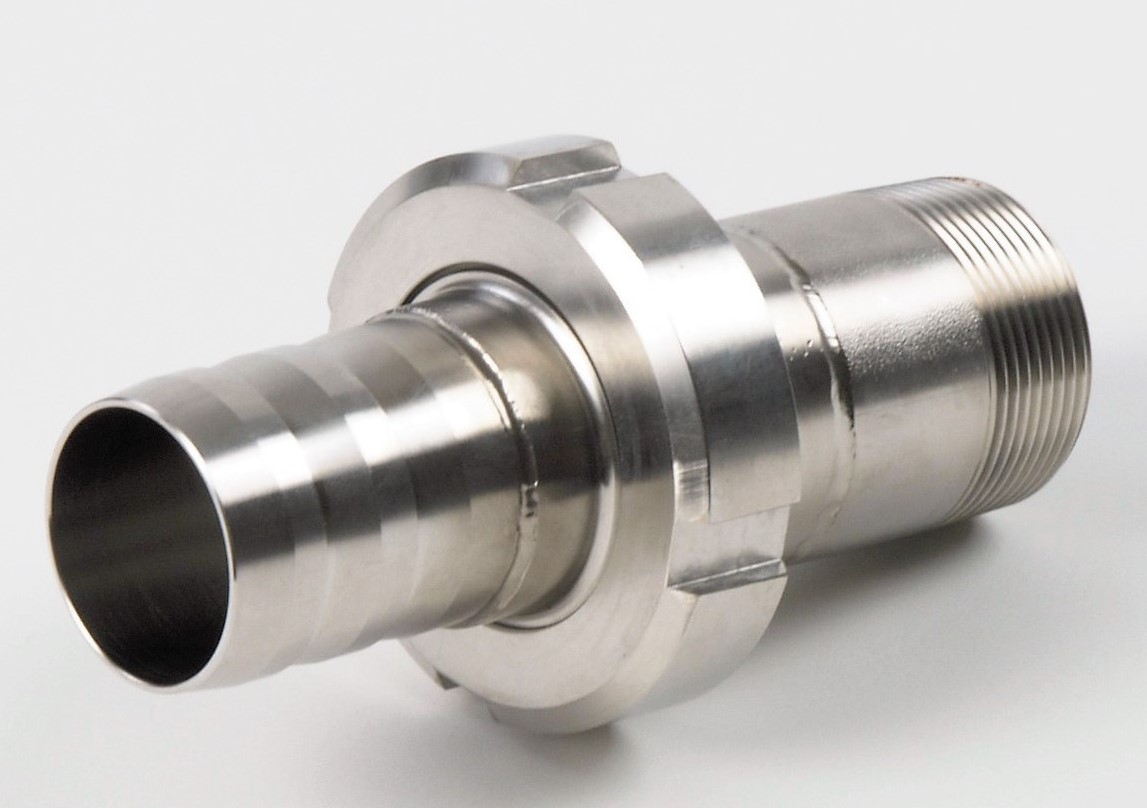

Edelstahl-Schlauchkupplung mit DN 50 Kegelstutzen, Überwurfmutter, 2" Außengewinde und Schlauchtülle DN 50.Auf Wunsch auch mit Innengewinde oder anderen Gewindeanschlüssen lieferbar.

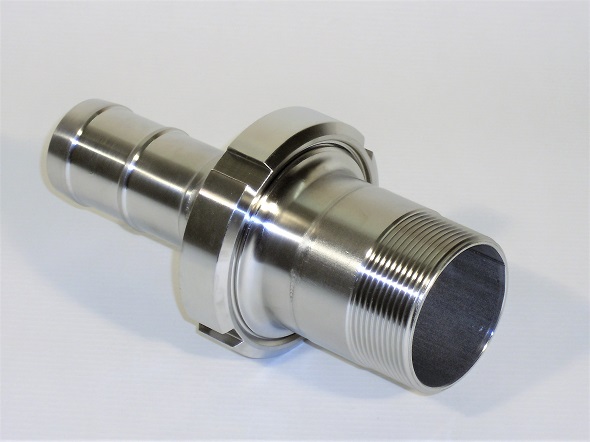

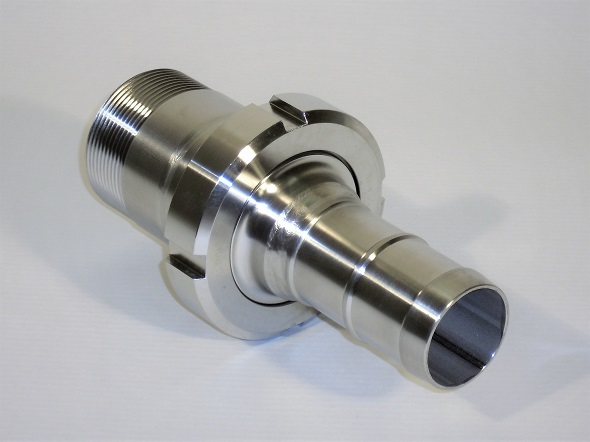

Edelstahl-Schlauchkupplung mit DN 50 Kegelstutzen, Überwurfmutter, 2" Außengewinde und Reduzierung auf Schlauchtülle DN 40.Auf Wunsch auch mit Innengewinde oder anderen Gewindeanschlüssen lieferbar.

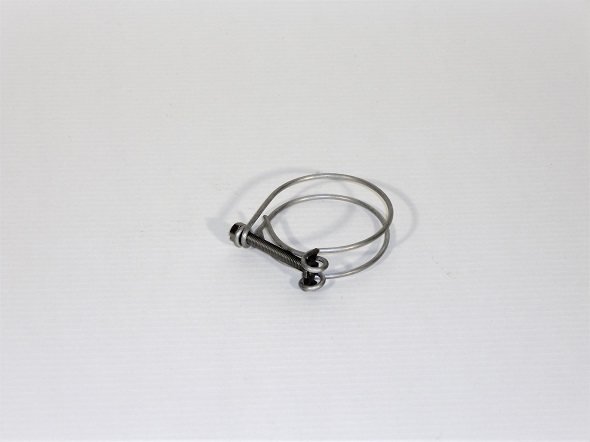

Drahtschlauchschelle Ø 45-50 mm, aus Edelstahl V4A.Die Drahtschelle eignet sich hervorragend für die Verwendung in Kombination mit Spiral-Saugschläuchen.
Behälterseitig: Kegelstutzen mit ÜberwurfmutterAuslaufseitig: Milchgewindestutzen inkl. Dichtung

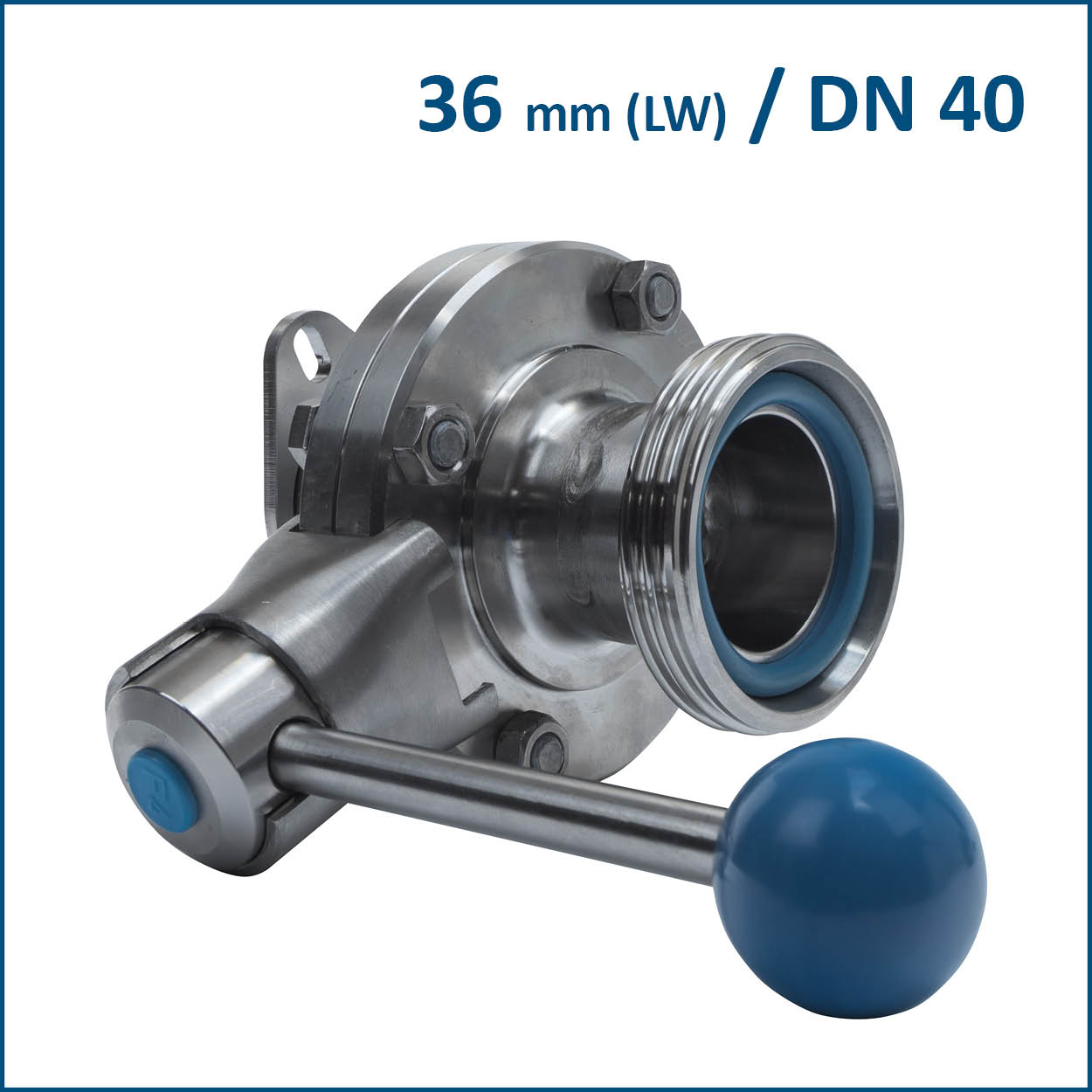

• behälterseitig: Quetschhahnflansch für Quetschhahn mit 36 mm lichter Weite, Langlöcher bieten einen Abstand von 53 - 75 mm, inkl. Dichtung• auslaufseitig: Milchgewindestutzen DN 40• Material: Edelstahl-Rostfrei

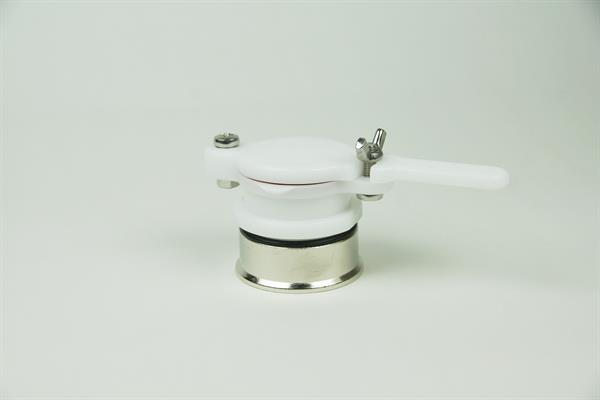

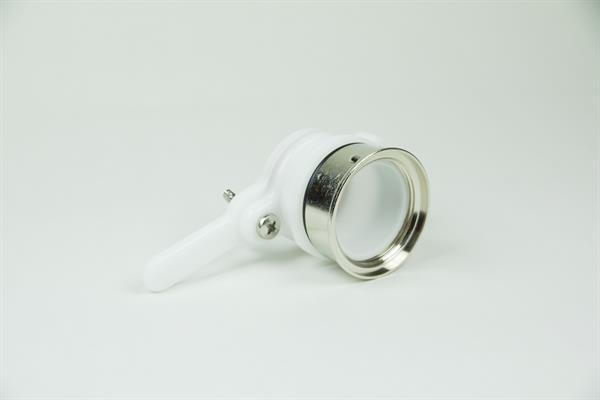

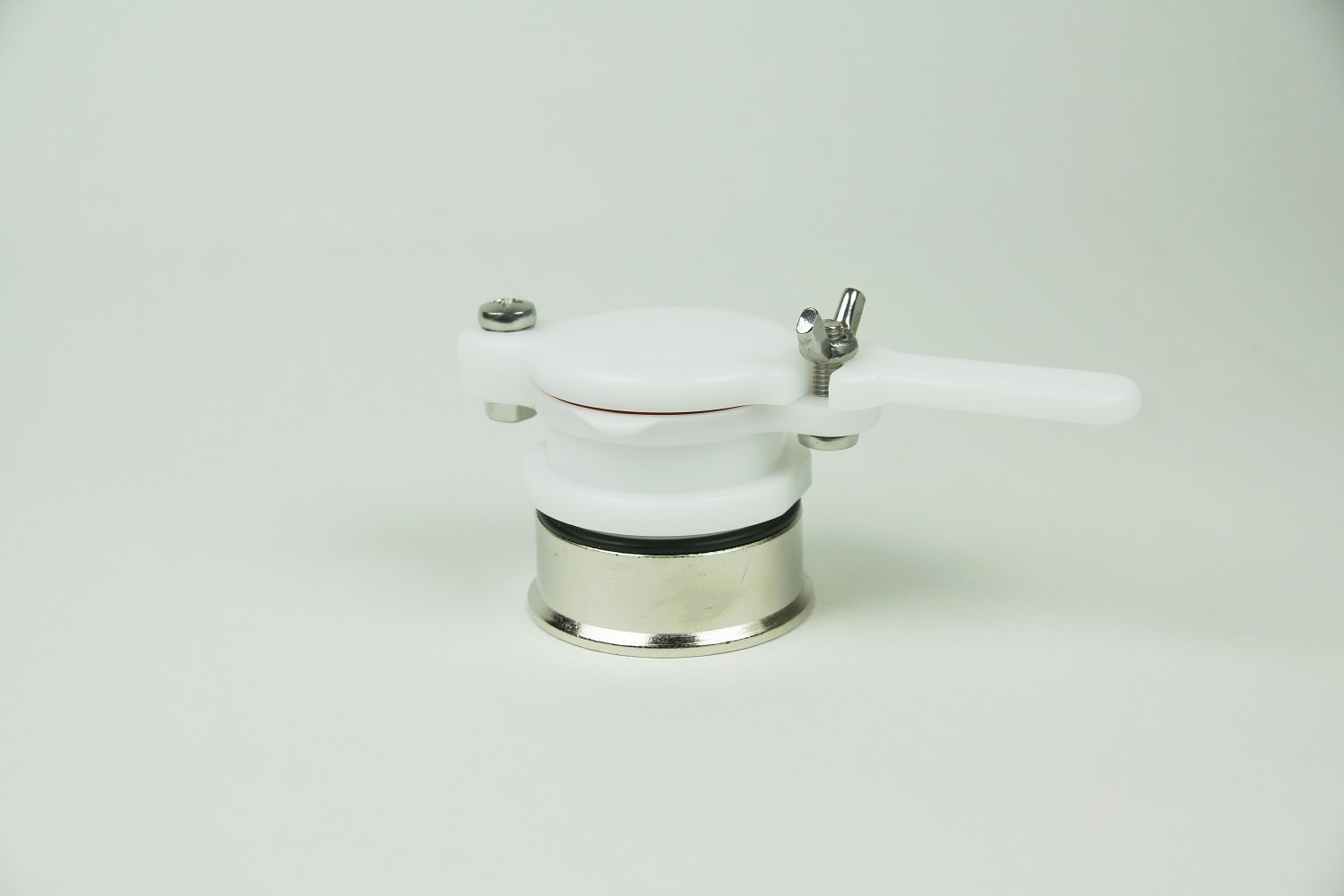

Honighahn aus Kunststoff 1 1/2" mit verchromter Gegenmutter und zwei Dichtungen.Zum Einschrauben in Kunststoffgefäße bestens geeignet, lichte Weite 40 mm.
CFM-Quetschahn 2 1/2" inkl. Dichtung mit Innengewinde. Zum Aufschrauben auf ein 2 1/2" Außengewinde. Komplett aus Edelstahl-Rostfrei.

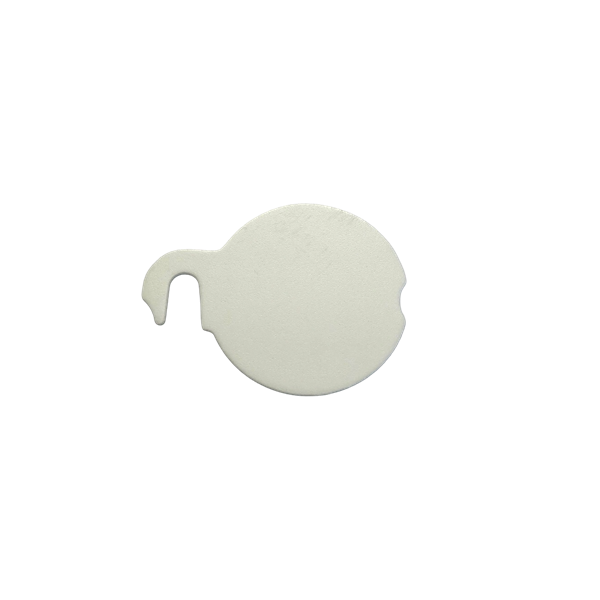

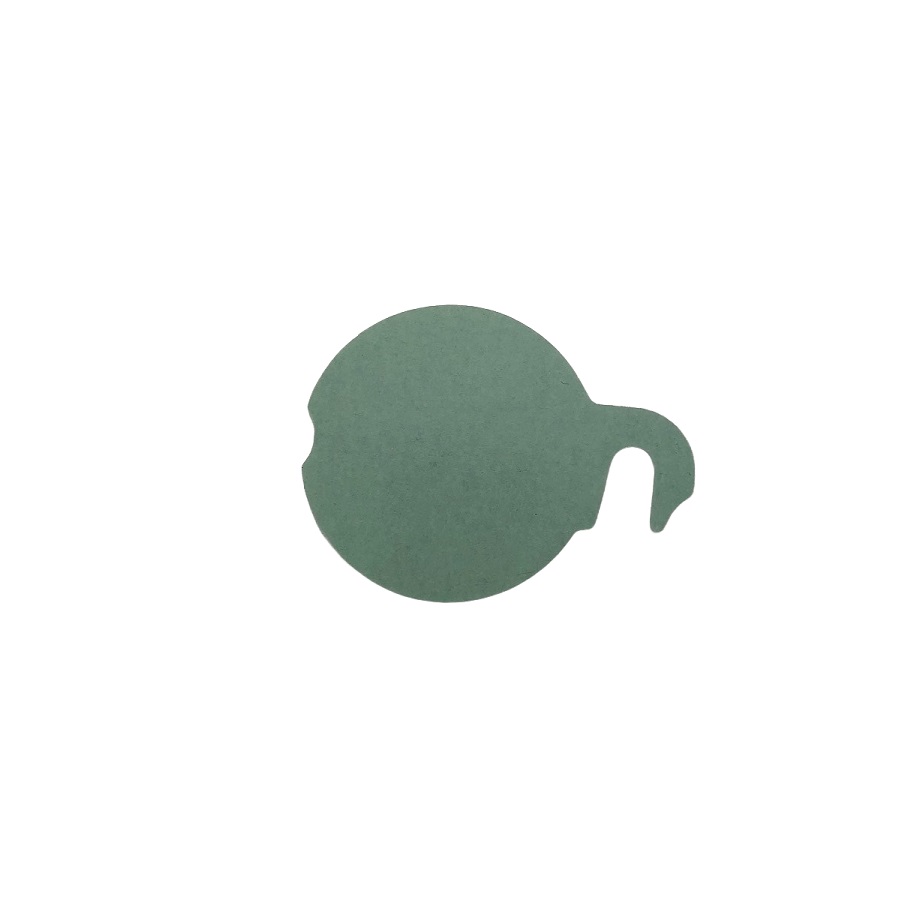

2 mm starke Dichtung für Quetschhahn mit 44 mm lichter Weite (1 1/2")Aus lebensmittelechtem Material mit einseitiger Klebefläche zum Aufbringen auf das Quetschhahnoberteil.
Kugelhahn mit beidseitigem 2" Innengewinde und vollem Durchgang.Edelstahl-Rostfrei.

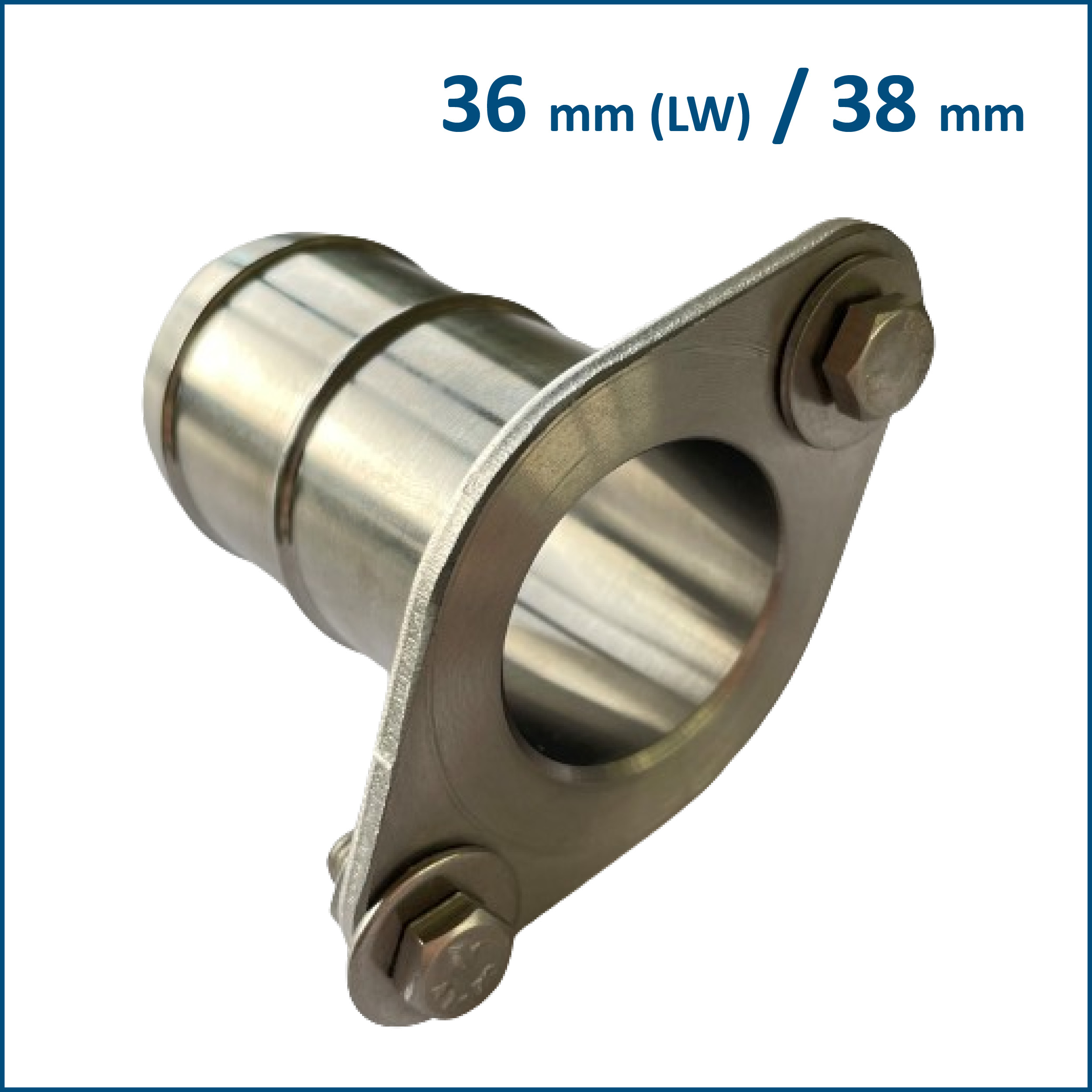

Schlauchadapter mit Flansch für Quetschhahn mit 36 mm lichte Weite (für Schlauch Ø ca. 38 mm), Langlöcher bieten einen Abstand von 53 - 75 mm.Inklusive Drahtschlauchschelle.HINWEIS: Bitte die passende Silikondichtung (Art.-Nr. 6000099) dazu bestellen!

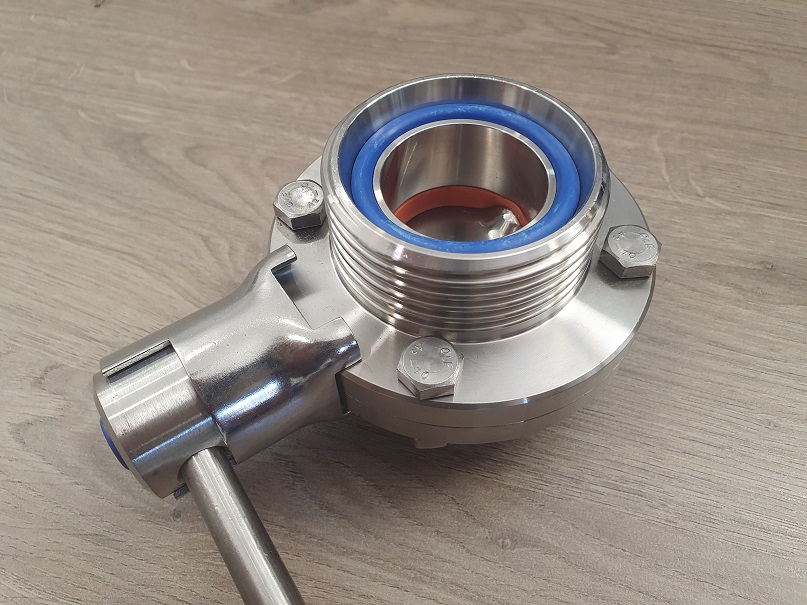

Dieses Scheibenventil kann beidseitig nach Bedarf mit Innengewinde oder anderen Gewindeanschlüssen geliefert werden.Material: Edelstahl-Rostfrei V2A---Bei Bestellung bitte im Kommentarfeld die gewünschten Anschlüsse angeben! (Anschluss behälterseitig und auslaufseitig)
