Verbindungstechnik
Welcher Hahn oder Anschluss ist für die Honigverarbeitung der richtige?
Bei der Auswahl von Behältern, Abfülltechnik und weiterer Imkertechnik aus Edelstahl stellt sich häufig die Frage: Welcher Hahn oder welches Ventil eignet sich am besten für den jeweiligen Einsatzbereich? Als Spezialist bieten wir verschiedene Lösungen für die professionelle Honigverarbeitung an. Nachfolgend erhalten Sie einen Überblick über die gängigsten Varianten und deren Einsatzgebiete.
Quetschhähne – ideal zum sauberen Abfüllen von Honig
Die an vielen CFM-Geräten und Edelstahlbehältern verbauten Quetschhähne sind eine Eigenentwicklung von Carl Fritz. In ihre Konstruktion ist jahrzehntelange Erfahrung aus der Praxis eingeflossen. Die Quetschhähne zeichnen sich durch eine einfache Handhabung, hohe Zuverlässigkeit und eine besonders hochwertige Verarbeitung aus.
Varianten:
- Kleiner Quetschhahn: Perfekt zum direkten Abfüllen von Honig in Gläser.
- Großer Quetschhahn: Optimal für das Abfüllen in Eimer oder größere Sammelbehälter.
Gerade für Imkereien, die Wert auf effiziente Arbeitsabläufe und hochwertige Imkertechnik aus Edelstahl legen, sind Quetschhähne eine bewährte Lösung.
Scheibenventile (Klappenventile) – die erste Wahl für Pumpen und Abfüllanlagen
Scheibenventile, auch Klappenventile genannt, empfehlen wir insbesondere dann, wenn Pumpen, Schläuche oder automatische Abfüllmaschinen an einen Behälter angeschlossen werden sollen. Diese Ventile wurden speziell für den Einsatz im Lebensmittelbereich entwickelt und erfüllen höchste Hygienestandards. Bei der Honigverarbeitung sind eine einfache Reinigung und maximale Produktsicherheit entscheidende Vorteile.
Vorteile von Scheibenventilen:
- Höchste Hygieneanforderungen für die Honigverarbeitung
- Ideal für den Anschluss von Pumpen und Abfüllanlagen
- Direkter Schlauchanschluss mittels Schlauchkupplungshälfte möglich
- Robuste und langlebige Ausführung in Edelstahl
Für professionelle Imkereien gehören Scheibenventile daher zu den wichtigsten Komponenten moderner Imkertechnik aus Edelstahl.
Kugelhähne – robuste Lösung mit erhöhtem Reinigungsaufwand
Auch Kugelhähne können als Auslassventile an Honigbehältern eingesetzt werden. Sie überzeugen durch ihre robuste Bauweise und vielseitige Einsatzmöglichkeiten. Im Vergleich zu Scheibenventilen ist die Reinigung jedoch aufwendiger. Um den strengen Hygieneanforderungen im Lebensmittelbereich gerecht zu werden, müssen Kugelhähne regelmäßig und besonders sorgfältig gereinigt werden. Zudem besitzen sie eine größere Baulänge als vergleichbare Scheibenventile.
Besonderheiten von Kugelhähnen:
- Robuste und langlebige Konstruktion
- Für verschiedene Anwendungen geeignet
- Höherer Reinigungsaufwand
- Für Schlauchanschlüsse wird eine zweiteilige Schlauchkupplung benötigt
Individuelle Lösungen für Ihren Imkereibedarf
Viele CFM-Produkte können auf Wunsch mit unterschiedlichen Hähnen, Ventilen und Anschlüssen ausgestattet werden. So erhalten Sie genau die Lösung, die optimal zu Ihren Arbeitsabläufen passt. Als erfahrener Anbieter für Imkereibedarf und hochwertige Imkertechnik aus Edelstahl beraten wir Sie gerne bei der Auswahl des passenden Ventils für Ihre Honigverarbeitung.
Sie haben Fragen oder wünschen eine persönliche Beratung? Unser Team hilft Ihnen gerne weiter. Rufen Sie uns einfach unter +49 9776 8115-0 an.
Dichtung mit Langlöchern für QH-Flansch 1 1/2".Aus lebensmittelechtem Silikon.

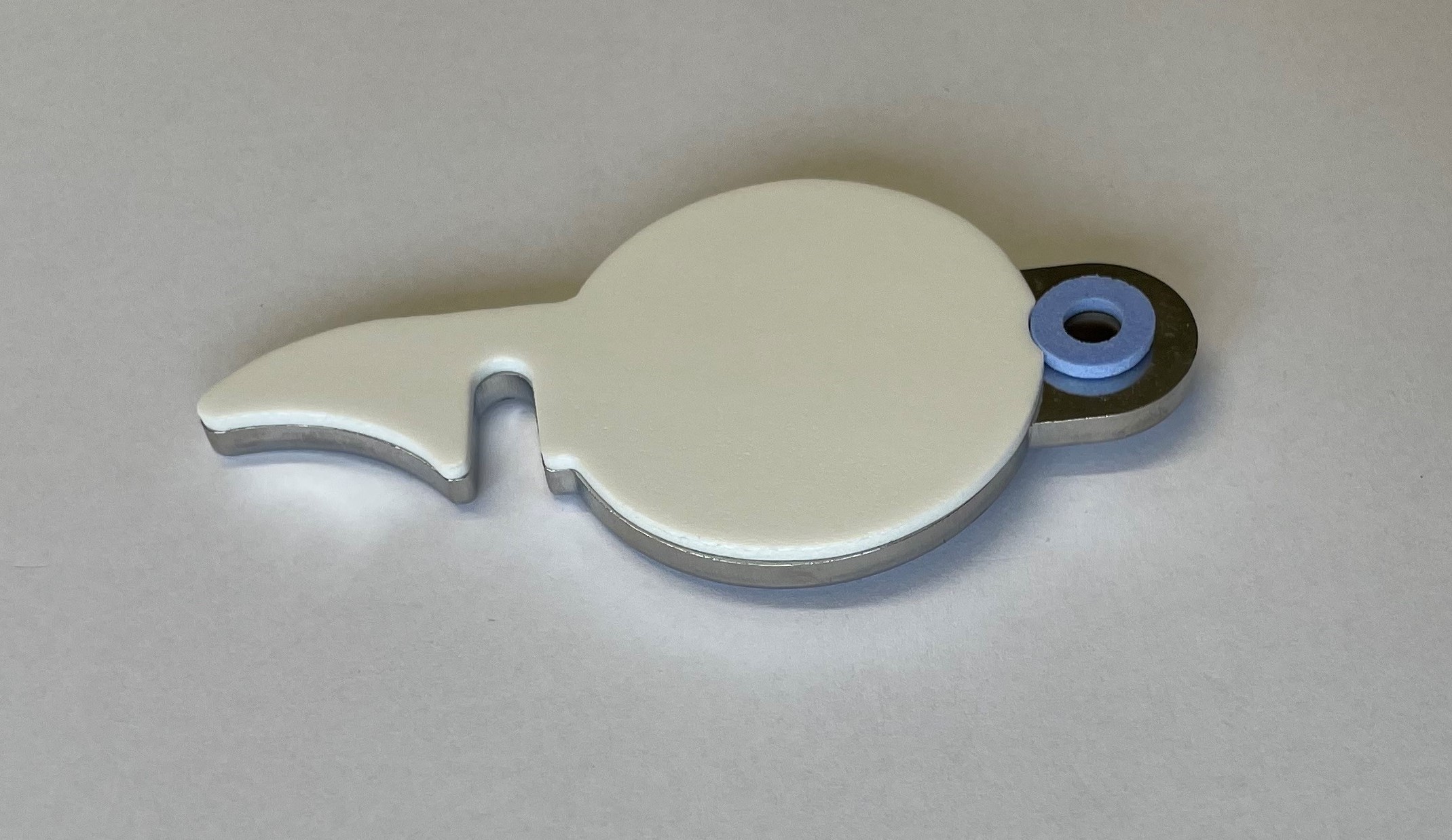

bestehend aus: - 2 mm starke Dichtung für Quetschhahn mit 36 mm lichter Weite (Nr. 5000082 oder 5000083)- 2 mm starke Anlaufscheibe zwischen Quetschhahnunterteil und -oberteiljeweils aus lebensmittelechtem Material, Dichtung mit einseitiger Klebefläche zum Aufbringen auf das Quetschhahnoberteil.Gewicht: 0,01kgFrachtpflichtiges Gewicht: 0,01kg
Quetschhahnflansch inklusive Langlöcher für Quetschhahn 1 1/2" mit 1 1/2" Außengewinde.Zum Anschluss an alle CFM-Abfüllbehälter (25 kg - 100 kg) ab Baujahr 2021.Langlöcher bieten einen Abstand von 62,5 - 88 mm.Hinweis: Bitte die passende Silikondichtung (Art.-Nr. 6200099) dazu bestellen!

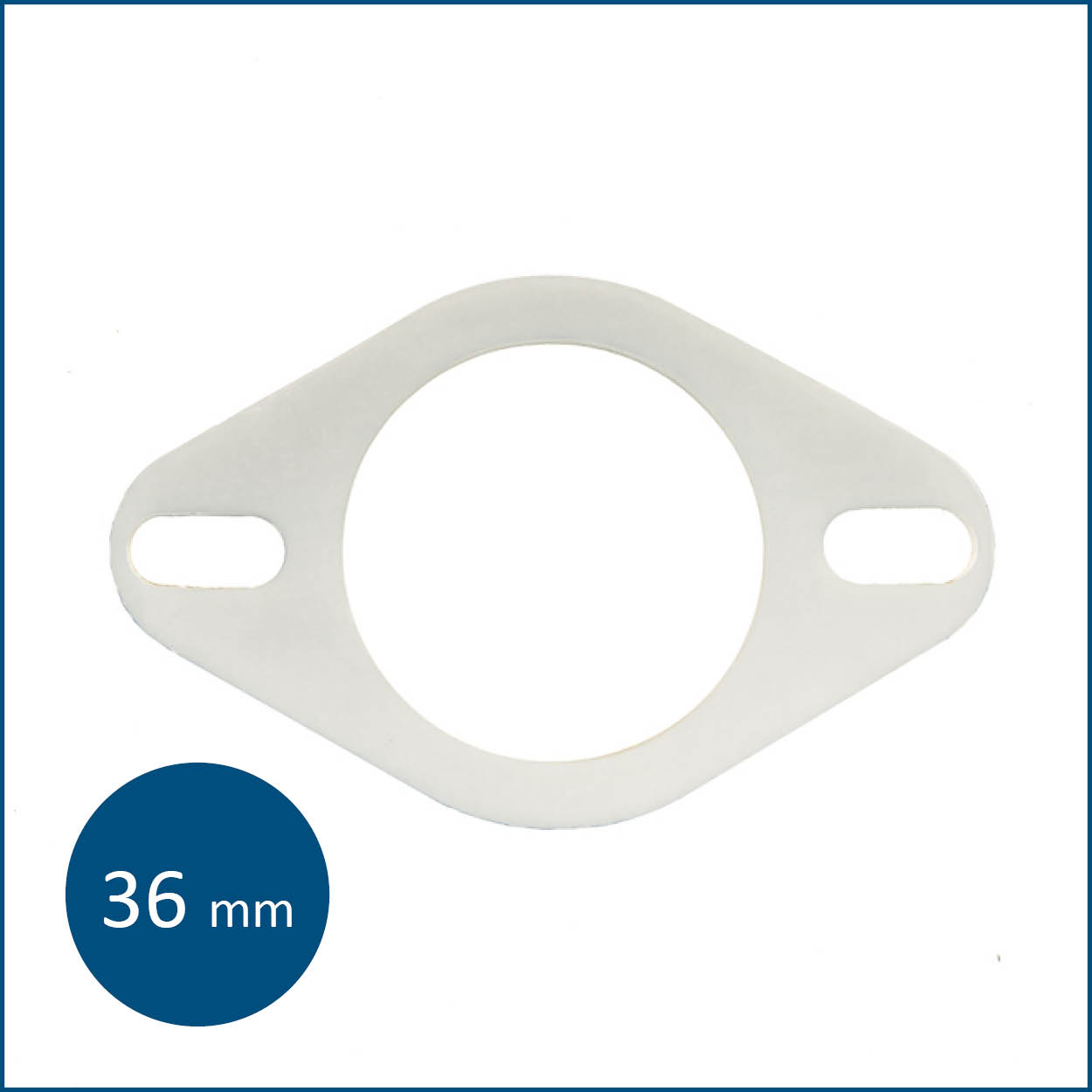

Dichtung mit Langlöchern für QH-Flansch mit 36 mm lichte Weite.Aus lebensmittelechtem Silikon.
Edelstahl-Schlauchkupplungshälfte bestehend aus Schlauchtülle für Schlauch-Ø ca. 50 mm mit DN 50 Kegelstutzen und Überwurfmutter.Zum Anschluss an ein DN 50 Milchgewinde.

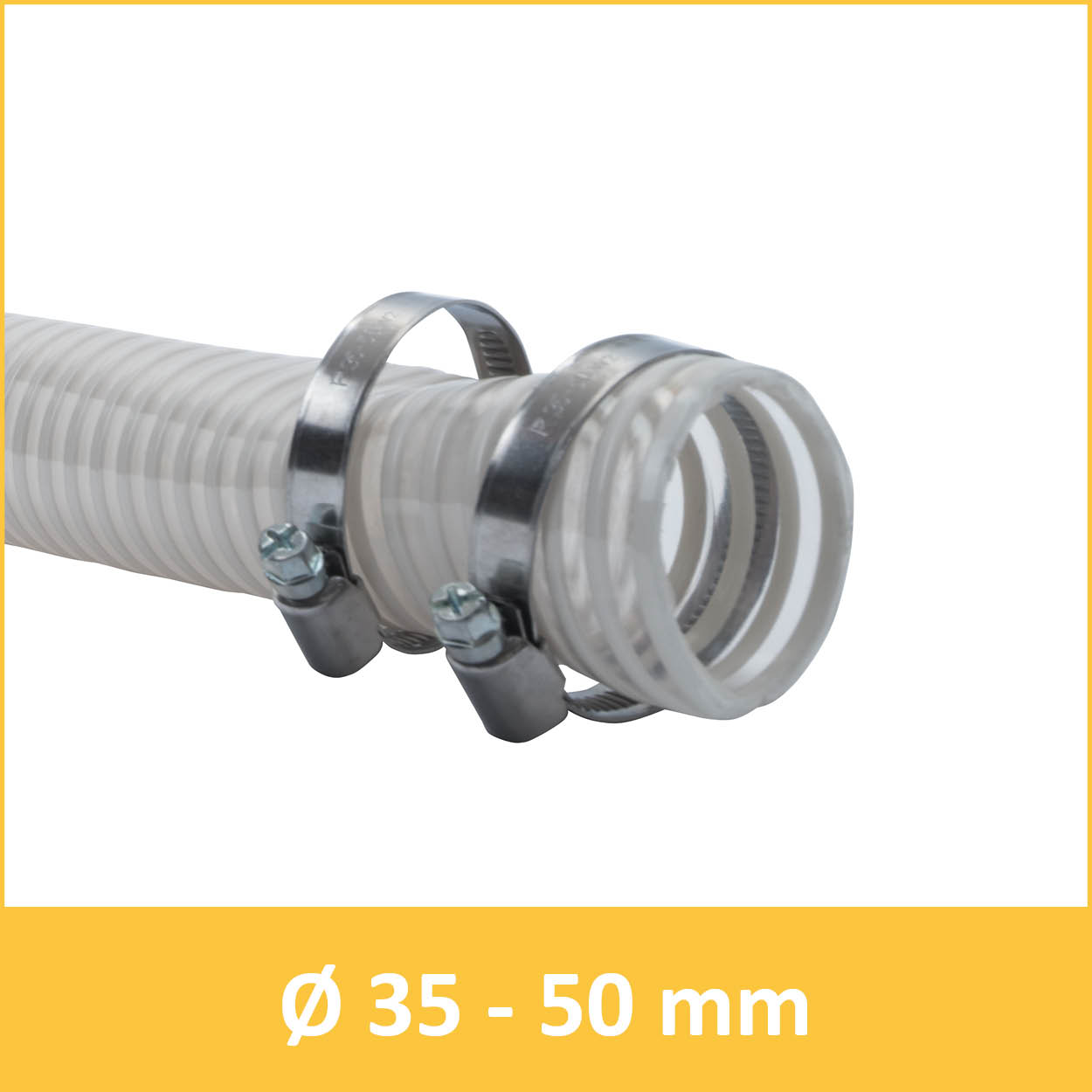

• Schlauchklemme aus Edelstahl V2A (W2, 1.4016)• Spannbereich 35-50 mm
Edelstahl-Schlauchkupplungshälfte bestehend aus Schlauchtülle für Schlauch-Ø ca. 40 mm mit DN 50 Kegelstutzen und Überwurfmutter.Zum Anschluss an ein DN 50 Milchgewinde.
Schlauchkupplungshälfte bestehend aus DN 40 Kegelstutzen und Überwurfmutter mit anschließender Schlauchtülle für Schlauch-Ø ca. 38 mm.Material: Edelstahl-RostfreiBesonders geeignet wenn Sie z. B. ein CFM-Honigrühr- und Mischgerät über einen 38 mm Schlauch mit einer Swienty Abfüllmaschinen verbinden möchten.

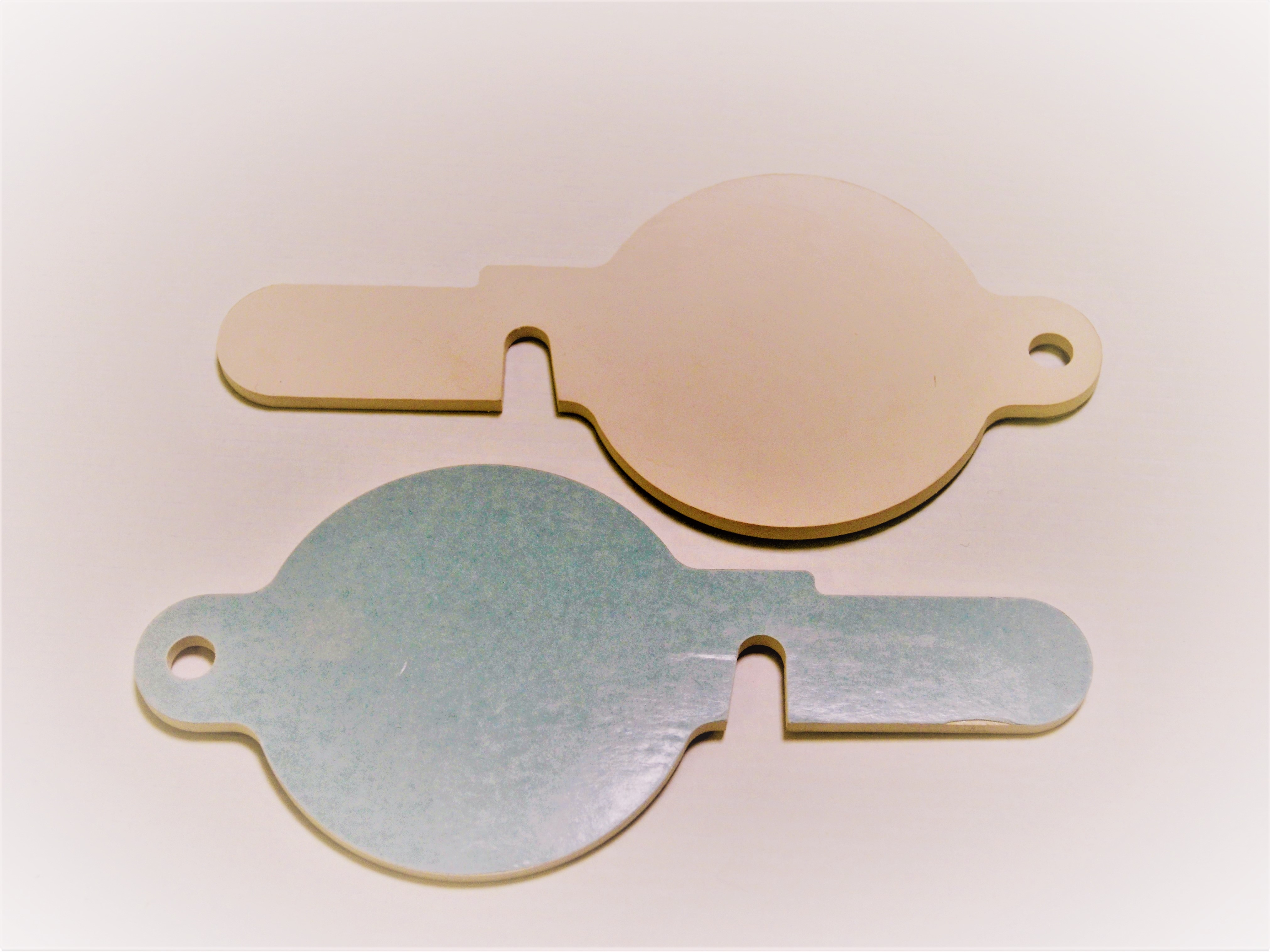

3 mm starke Dichtung für CFM-Quetschhahn 2 1/2"Aus lebensmittelechtem Material mit einseitiger Klebefläche zum Aufbringen auf das Quetschhahnoberteil.

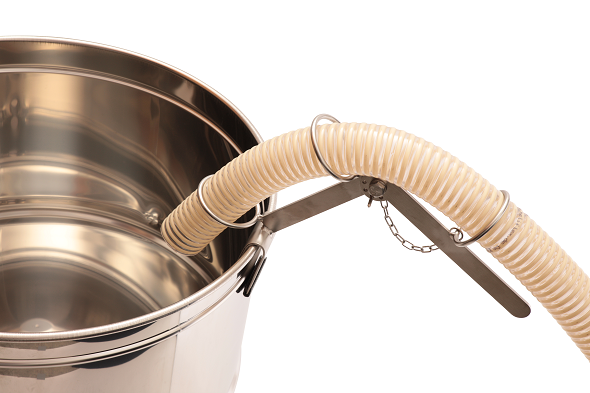

Sehr praktisches Hilfsmittel beim Umfüllen/Umpumpen des Honigs. Der Schlauch wird durch den Halter geschoben und über den Behälterrand gesteckt.Geeignet für Schläuche mit DN 40 bis DN 50.
bestehend aus: - 2 mm starke Dichtung für Quetschhahn lichte Weite 44 mm (1,5'') (Nr. 5000079)- 2 mm starke Anlaufscheibe zwischen Quetschhahnunterteil und -oberteiljeweils aus lebensmittelechtem Material, Dichtung mit einseitiger Klebefläche zum Aufbringen auf das Quetschhahnoberteil.Gewicht: 0,01kgFrachtpflichtiges Gewicht: 0,01kg
Edelstahl-Schlauchkupplungshälfte bestehend aus Schlauchtülle für Schlauch-Ø ca. 40 mm mit DN 40 Kegelstutzen und Überwurfmutter.Zum Anschluss an ein DN 40 Milchgewinde.

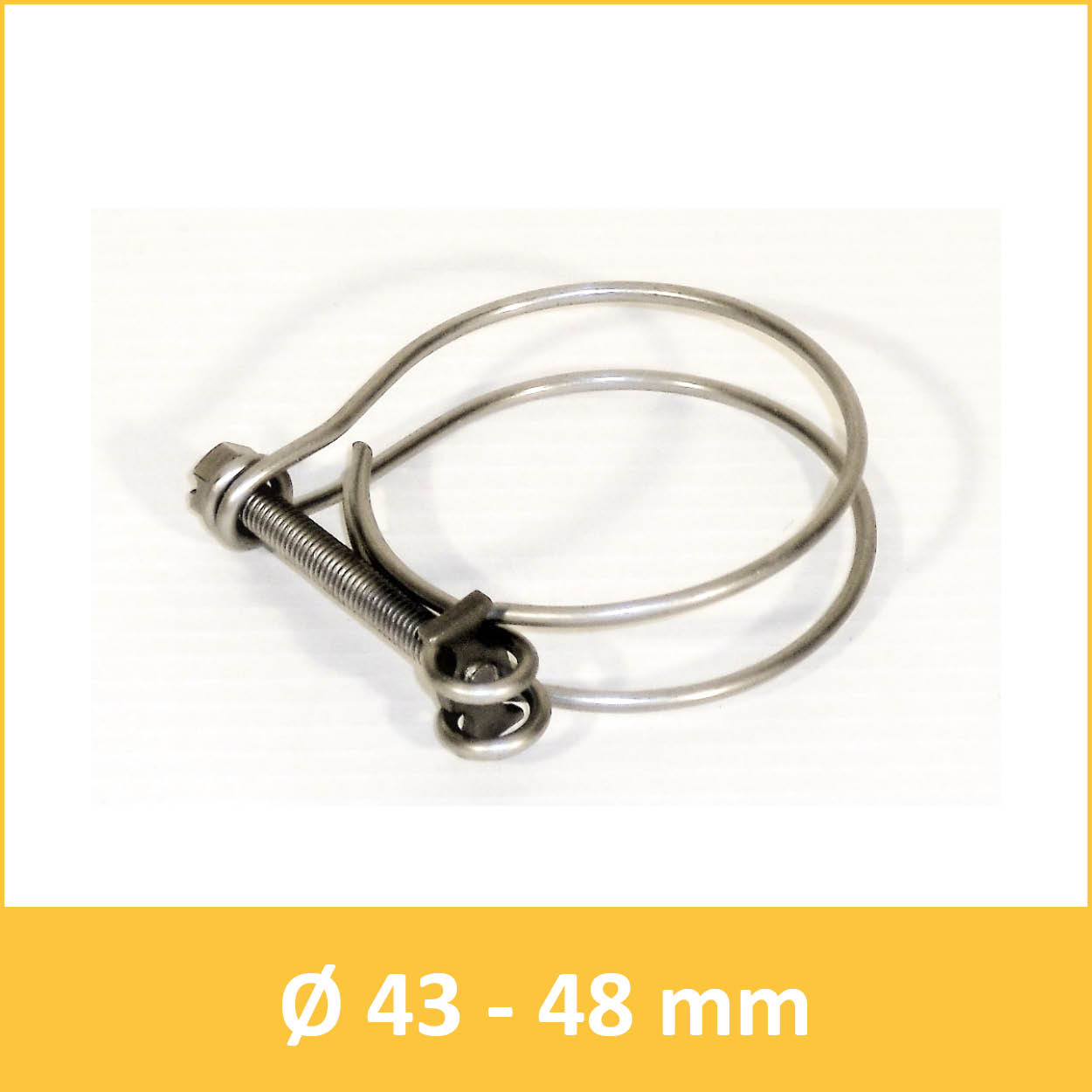

• Schlauchklemme aus Edelstahl V2A (W2, 1.4301)• Spannbereich 43-48 mm• besonders geeignet bei Spiral-Schläuchen

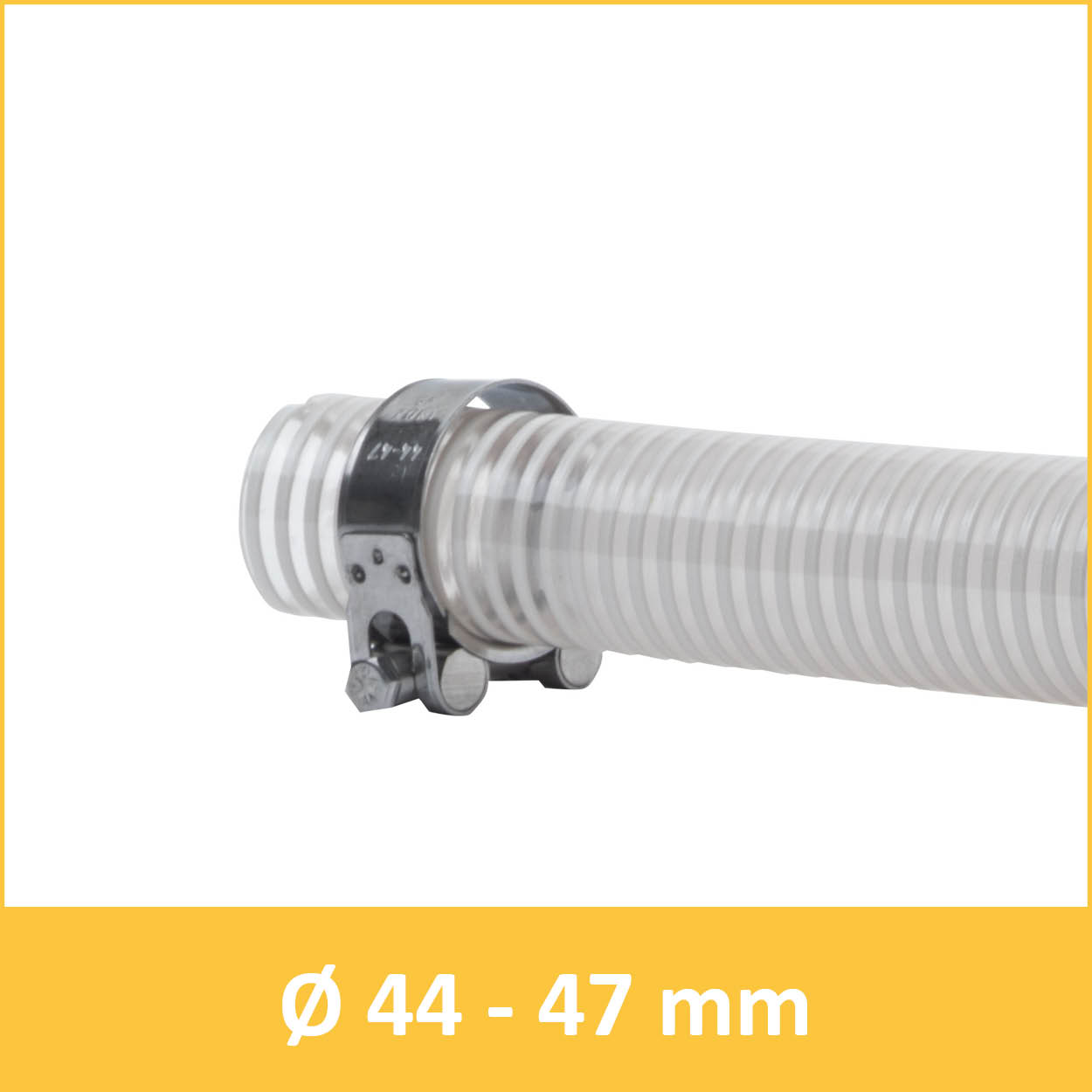

• Gelenkbolzenschelle aus Edelstahl V4A (W5, 1.4571)• Spannbereich 44-47 mm• 20 mm breit
behälterseitig: 1 1/2" Quetschhahnflansch inkl. Dichtungauslaufseitig: Milchgewindestutzen DN 40Material: Edelstahl-Rostfrei

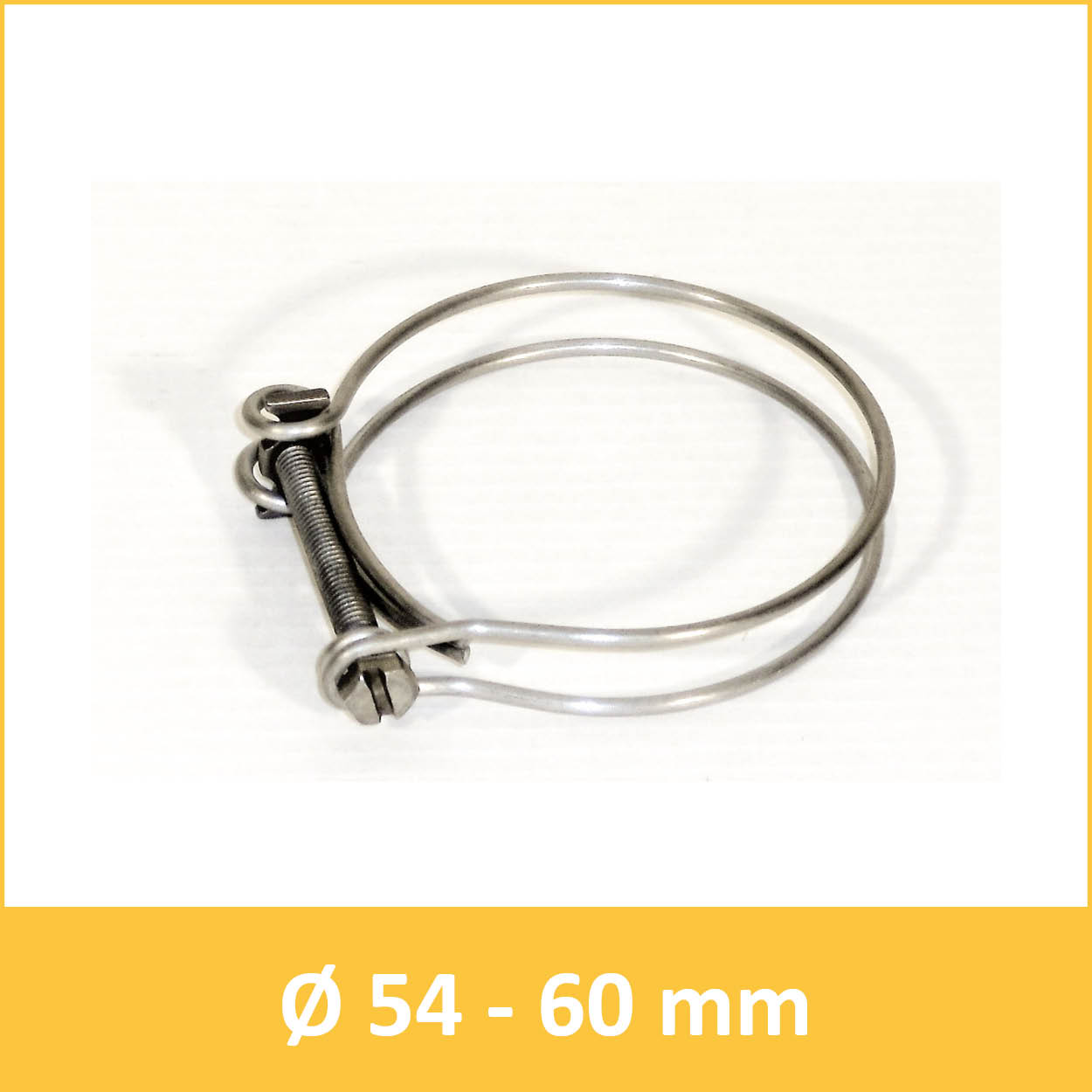

• Schlauchklemme aus Edelstahl V2A (W2, 1.4301)• Spannbereich 54-60 mm• besonders geeignet bei Spiral-Schläuchen

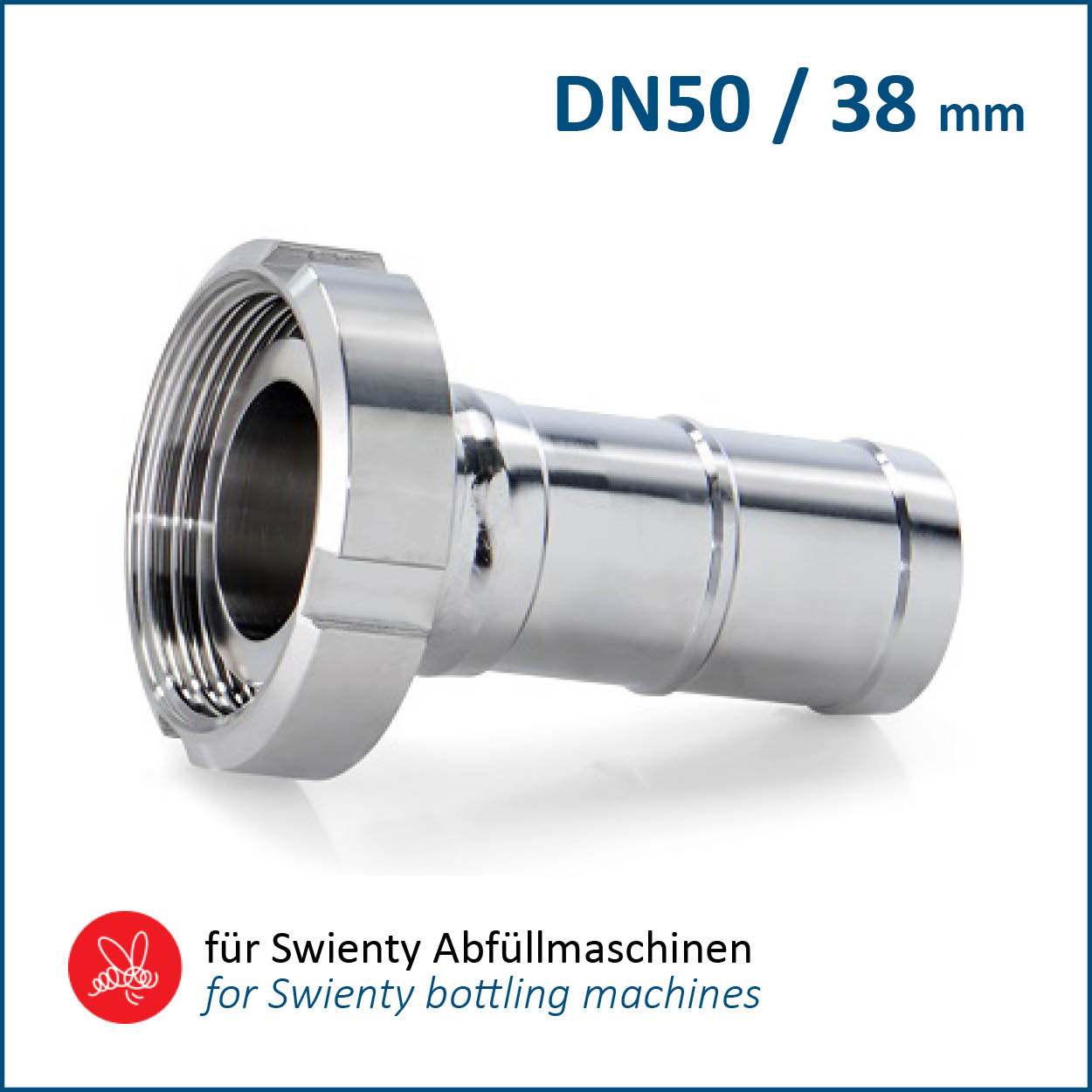

Schlauchkupplungshälfte bestehend aus DN 50 Kegelstutzen und Überwurfmutter mit anschließender Schlauchtülle für Schlauch-Ø ca. 38 mm.Material: Edelstahl-RostfreiBesonders geeignet wenn Sie z. B. ein CFM-Honigrühr- und Mischgerät über einen 38 mm Schlauch mit einer Swienty Abfüllmaschinen verbinden möchten.

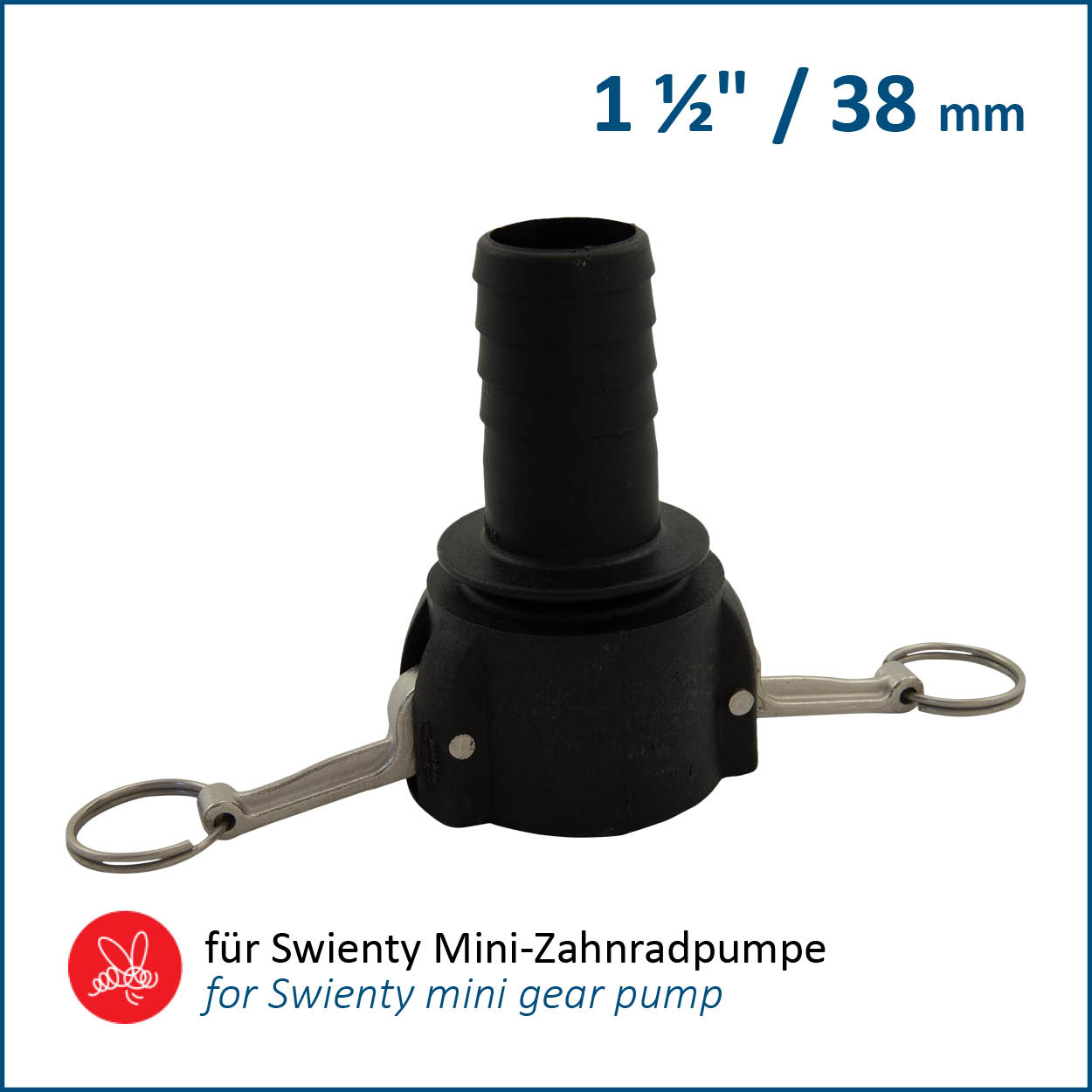

Schnellkupplung aus lebensmittelechtem Kunststoff.Anschluss 1 1/2" und Tülle für Schlauch Ø 38 mm.Zubehör zu Zahnrad-Honigpumpe Art.-Nr. 6001980

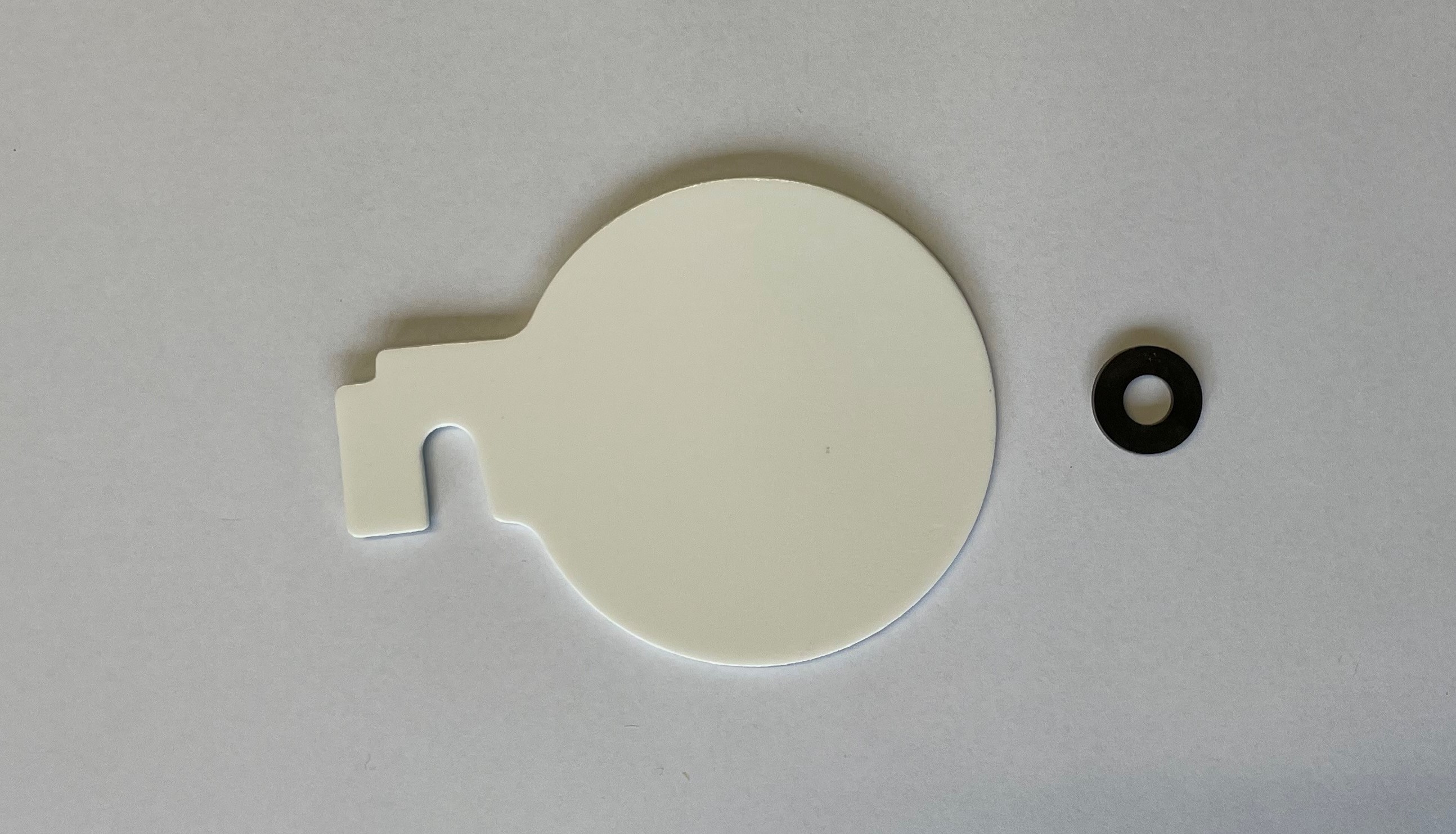

bestehend aus: - 2 mm starke Dichtung für Quetschhahn mit 55 mm lichter Weite (Nr. 5000086)- 2 mm starke Anlaufscheibe zwischen Quetschhahnunterteil und -oberteiljeweils aus lebensmittelechtem Material, Dichtung mit einseitiger Klebefläche zum Aufbringen auf das Quetschhahnoberteil.Gewicht: 0,01kgFrachtpflichtiges Gewicht: 0,01kg

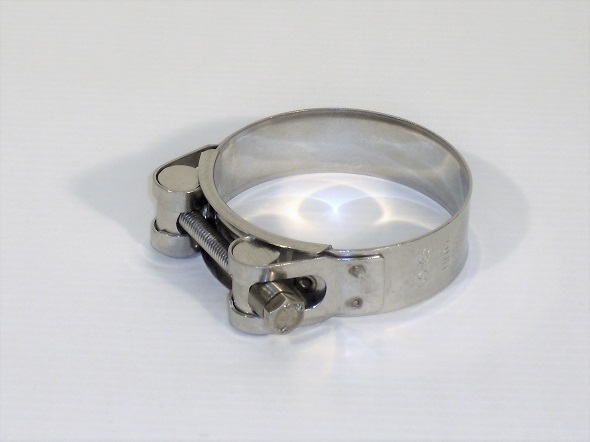

Gelenkbolzenschelle Ø60-63 mm, aus Edelstahl V4A.

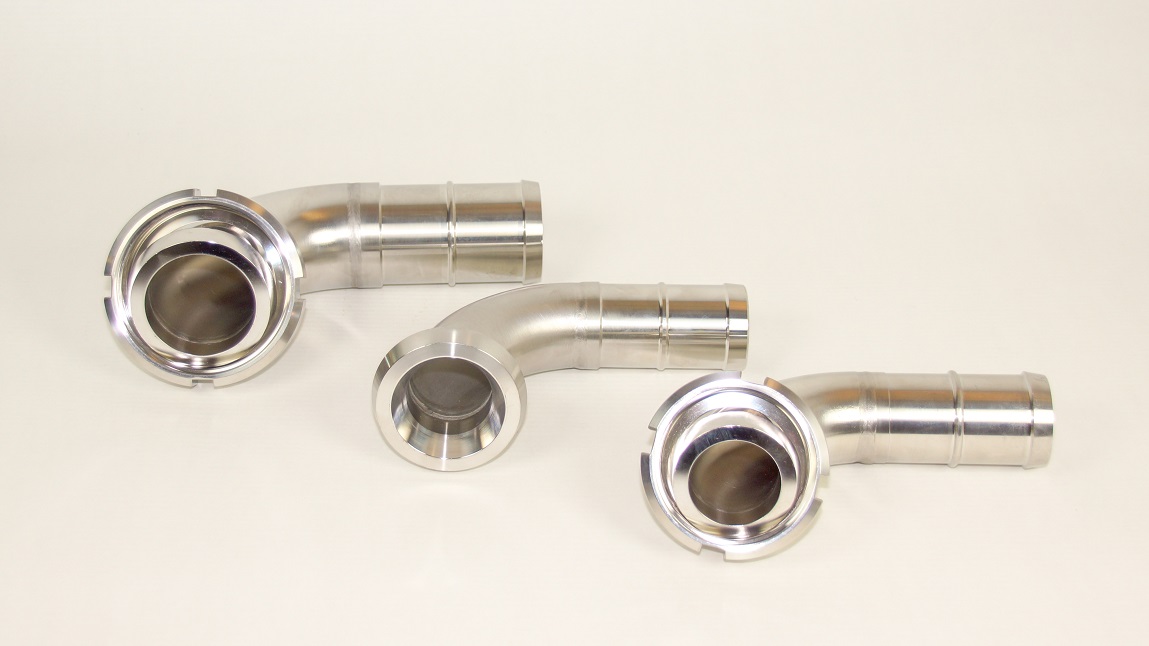

Schlauchkupplungshälfte aus Edelstahl-Rostfrei DN 40 mit Kegelstutzen, Überwurfmutter, 90° Rohrbogen und Schlauchtülle für Schlauch-Ø ca. 40 mm. Zum Anschluss von Schläuchen an Scheibenventile.

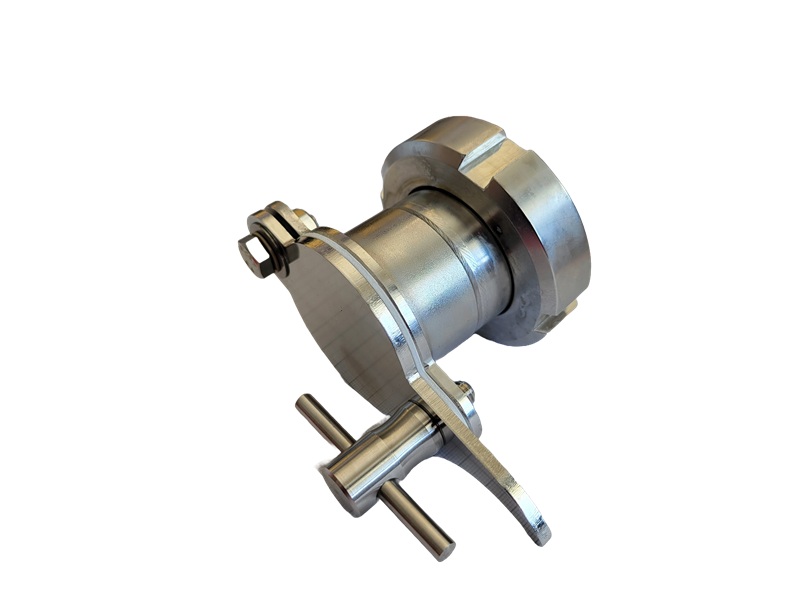

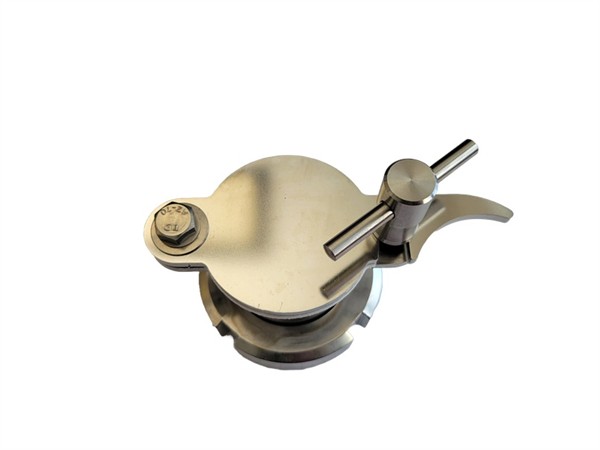

CFM-Quetschhahn 1 1/2" inkl. Dichtung mit DN 40 Kegelstutzen und Überwurfmutter.Zum Aufschrauben auf ein DN 40 Milchgewinde. Komplett aus Edelstahl-Rostfrei.
*Für Behälter ab Baujahr 2021*Schlauchadapter mit Flansch für Quetschhahn mit 1 1/2" (für Schlauch Ø ca. 38 mm), Langlöcher bieten einen Abstand von 62,5 - 88 mm.Inklusive Drahtschlauchschelle.HINWEIS: Bitte die passende Silikondichtung (Art.-Nr. 6200099) dazu bestellen!

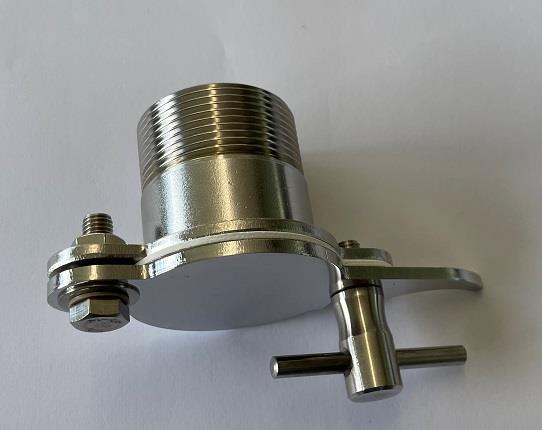

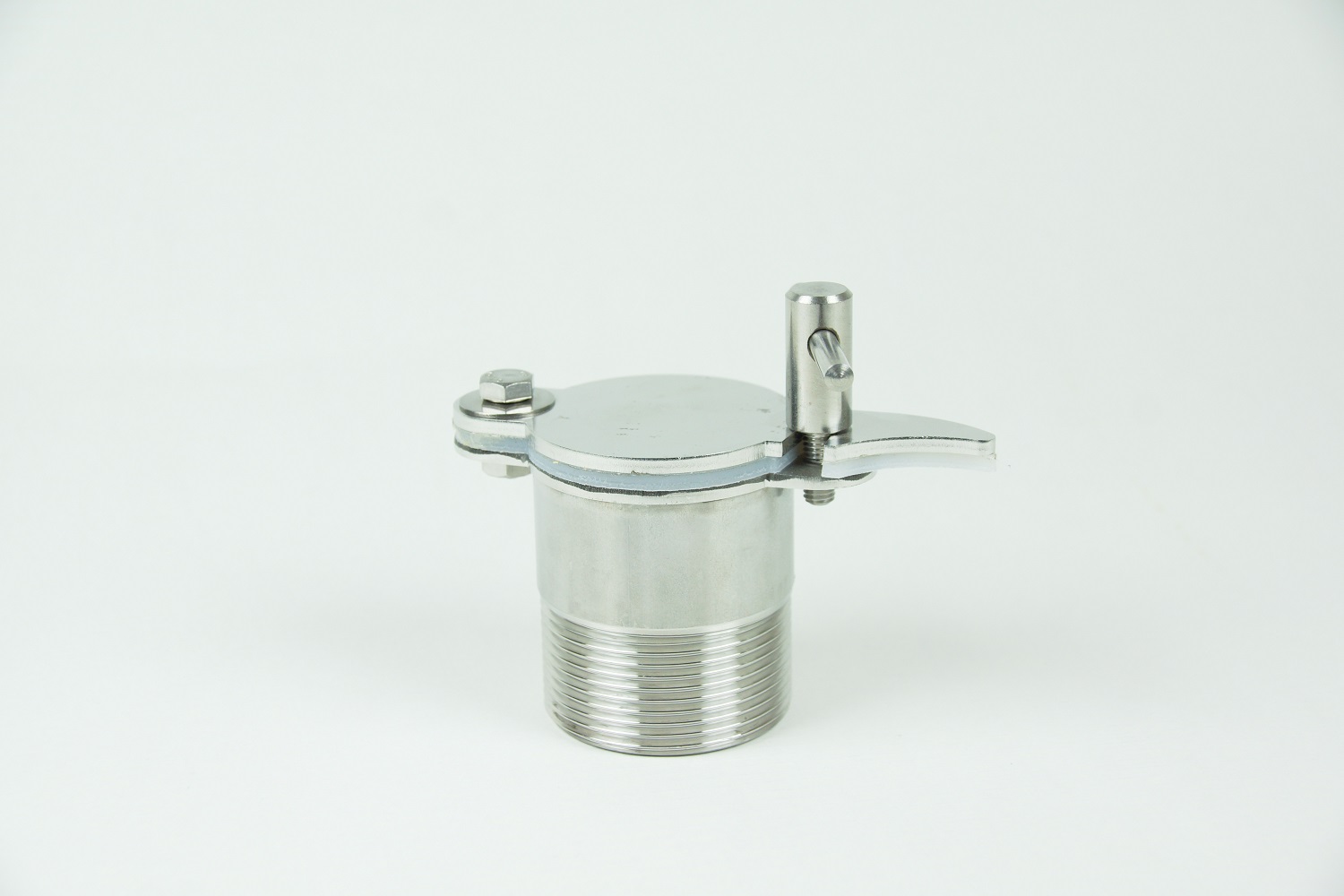

Quetschhahn 1 1/2" aus Edelstahl-Rostfrei mit 1 1/2" Außengewinde, Quetschhahnoberteil mit Dichtung.
Behälterseitig: Kegelstutzen mit ÜberwurfmutterAuslaufseitig: Milchgewindestutzen inkl. Dichtung

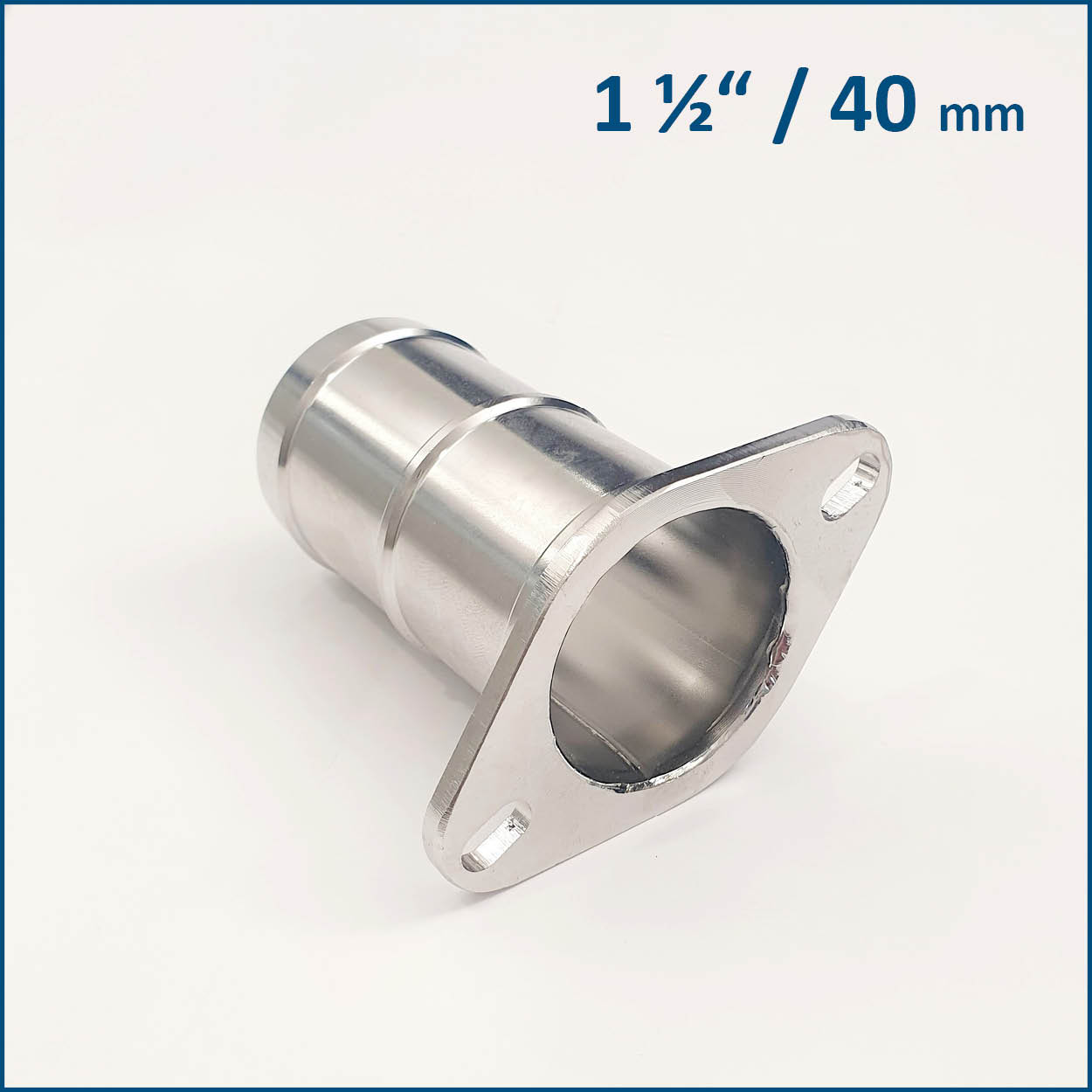

*Für Behälter ab Baujahr 2021*Schlauchadapter mit Flansch für Quetschhahn mit 1 1/2" (für Schlauch Ø ca. 40 mm), Langlöcher bieten einen Abstand von 62,5 - 88 mm.Inklusive Drahtschlauchschelle.HINWEIS: Bitte die passende Silikondichtung (Art.-Nr. 6200099) dazu bestellen!

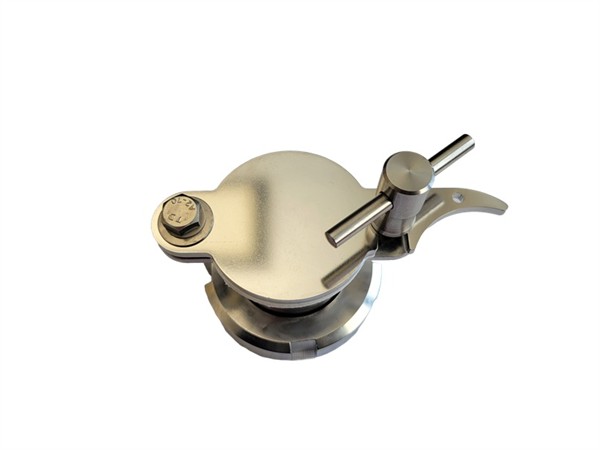

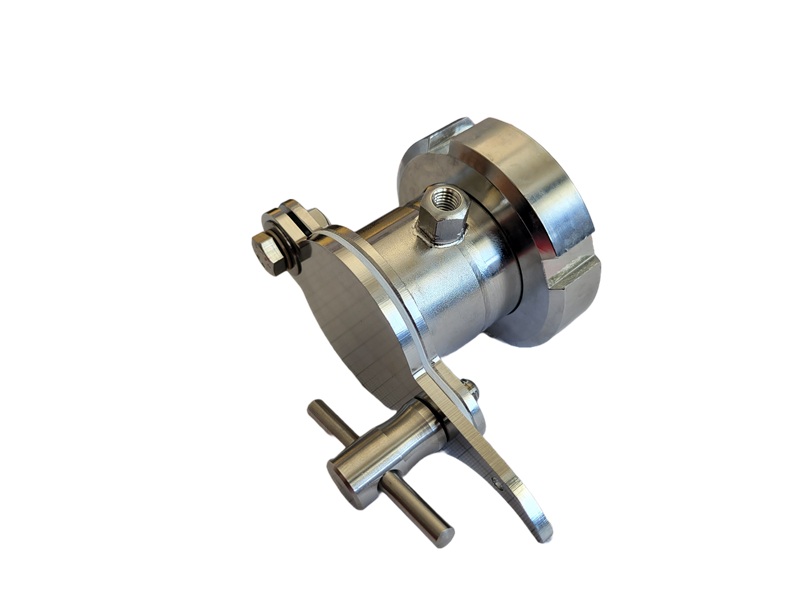

CFM-Quetschhahn 1 1/2" inkl. Dichtung mit DN 40 Kegelstutzen und Überwurfmutter.Mit Befestigungsmöglichkeit für Honigabfüller.Zum Aufschrauben auf ein DN 40 Milchgewinde. Komplett aus Edelstahl-Rostfrei.

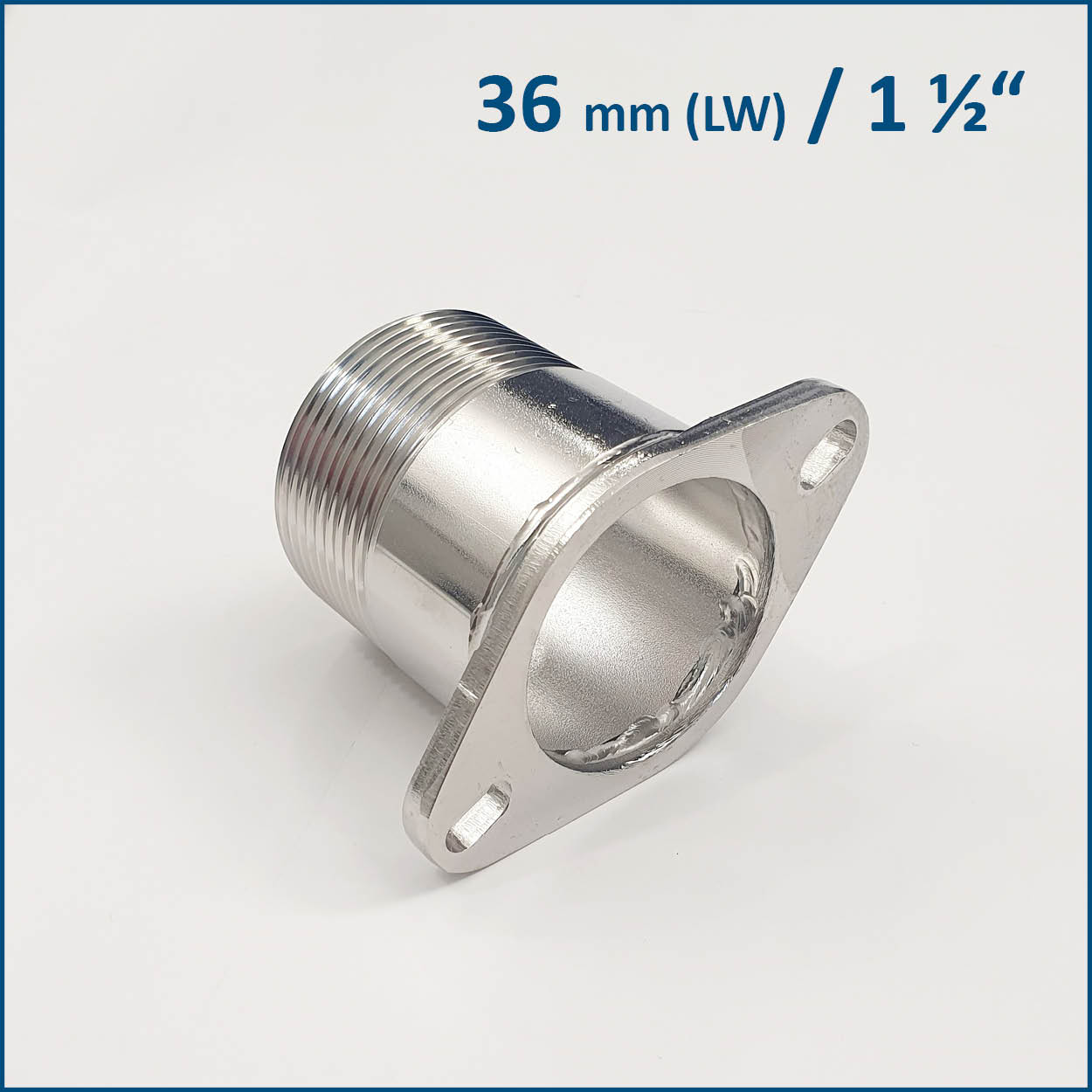

Flansch für Quetschhahn mit 36 mm lichte Weite, Langlöcher bieten einen Abstand von 53 - 75 mm, mit 1 1/2" Außengewinde.• Geeignet für den Anschluss an den Quetschhahn (Art.-Nr. 5000082-IG, 5000082-AG, 5000071)• Hinweis: Bitte die passende Silikondichtung (Art.-Nr. 6000099) dazu bestellen!

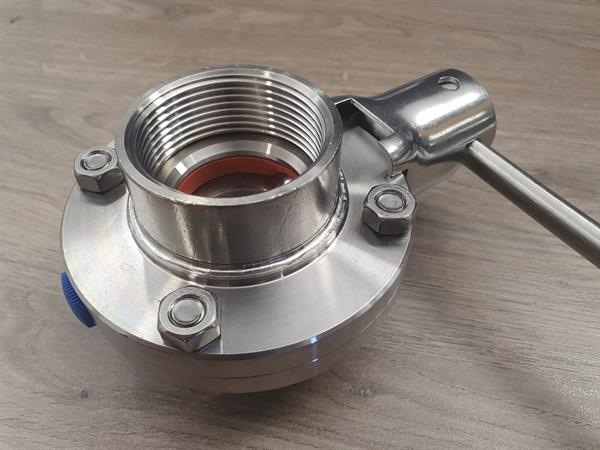

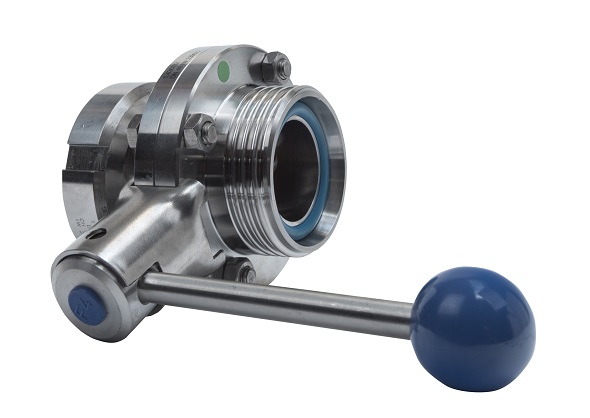

Scheibenventil DN 40• Behälterseitig: 1 1/2" Innengewinde• Auslaufseitig: DN 40 Milchgewinde inkl. Dichtung

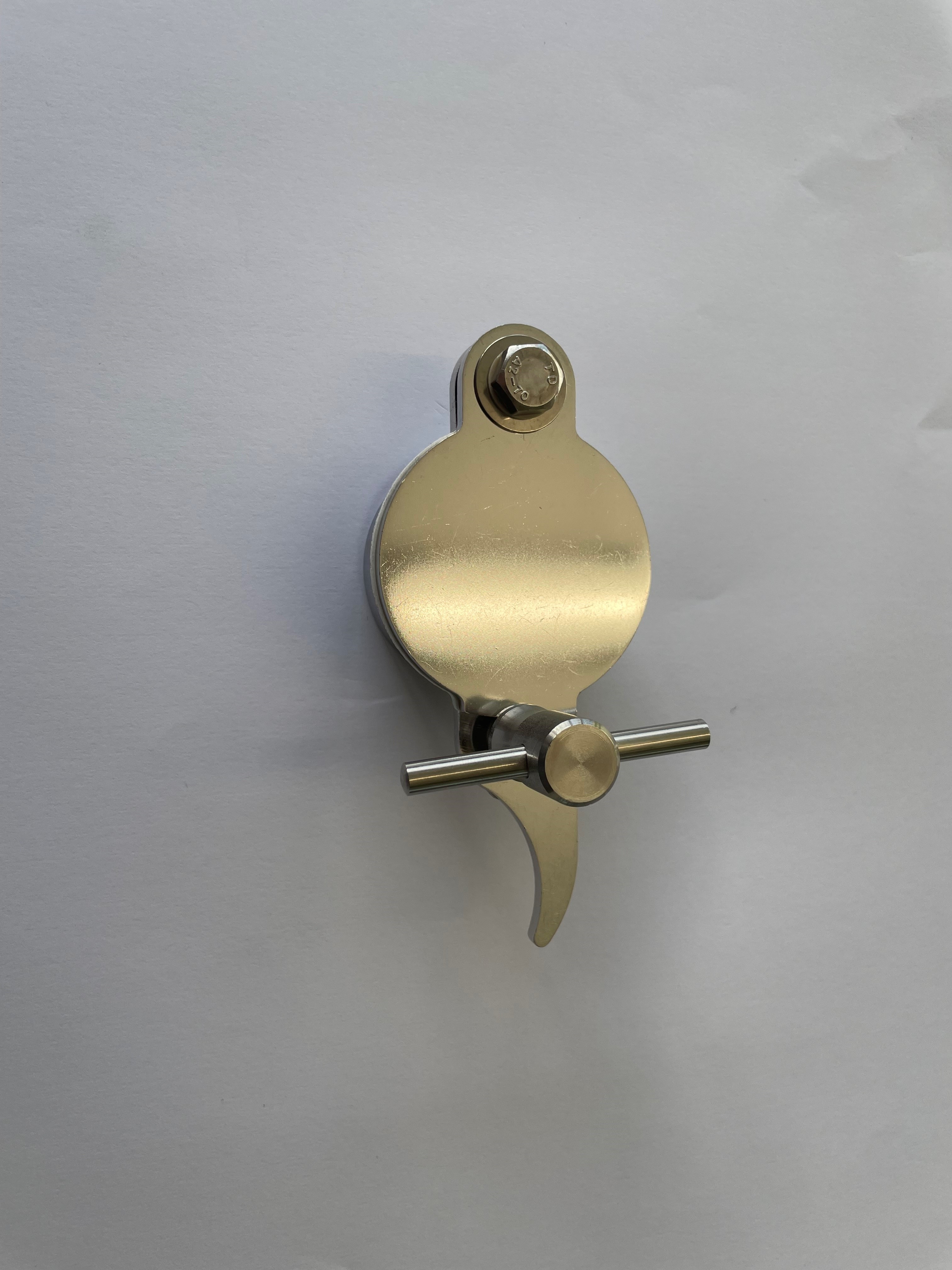

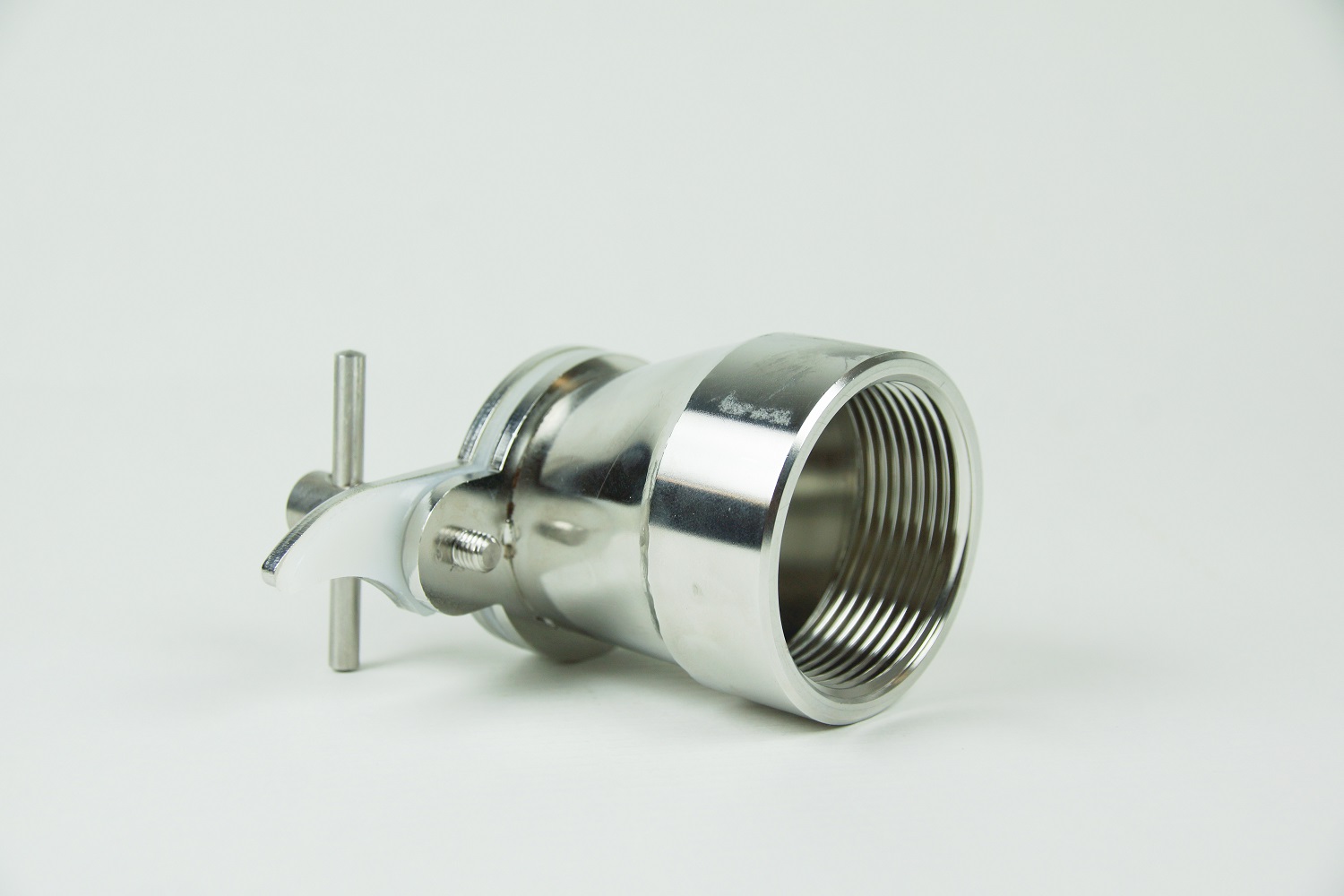

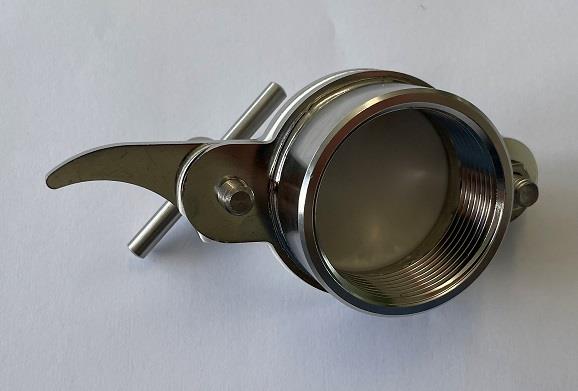

Quetschhahn 1 1/2" aus Edelstahl-Rostfrei mit 1 1/2" Innengewinde, Quetschhahnoberteil mit Dichtung.
Schlauchkupplungshälfte aus Edelstahl-Rostfrei DN 50 mit Kegelstutzen, Überwurfmutter, 90° Rohrbogen und Schlauchtülle für Schlauch-Ø ca. 50 mm. Zum Anschluss von Schläuchen an Scheibenventile.
Behälterseitig: Kegelstutzen mit ÜberwurfmutterAuslaufseitig: Milchgewindestutzen inkl. Dichtung

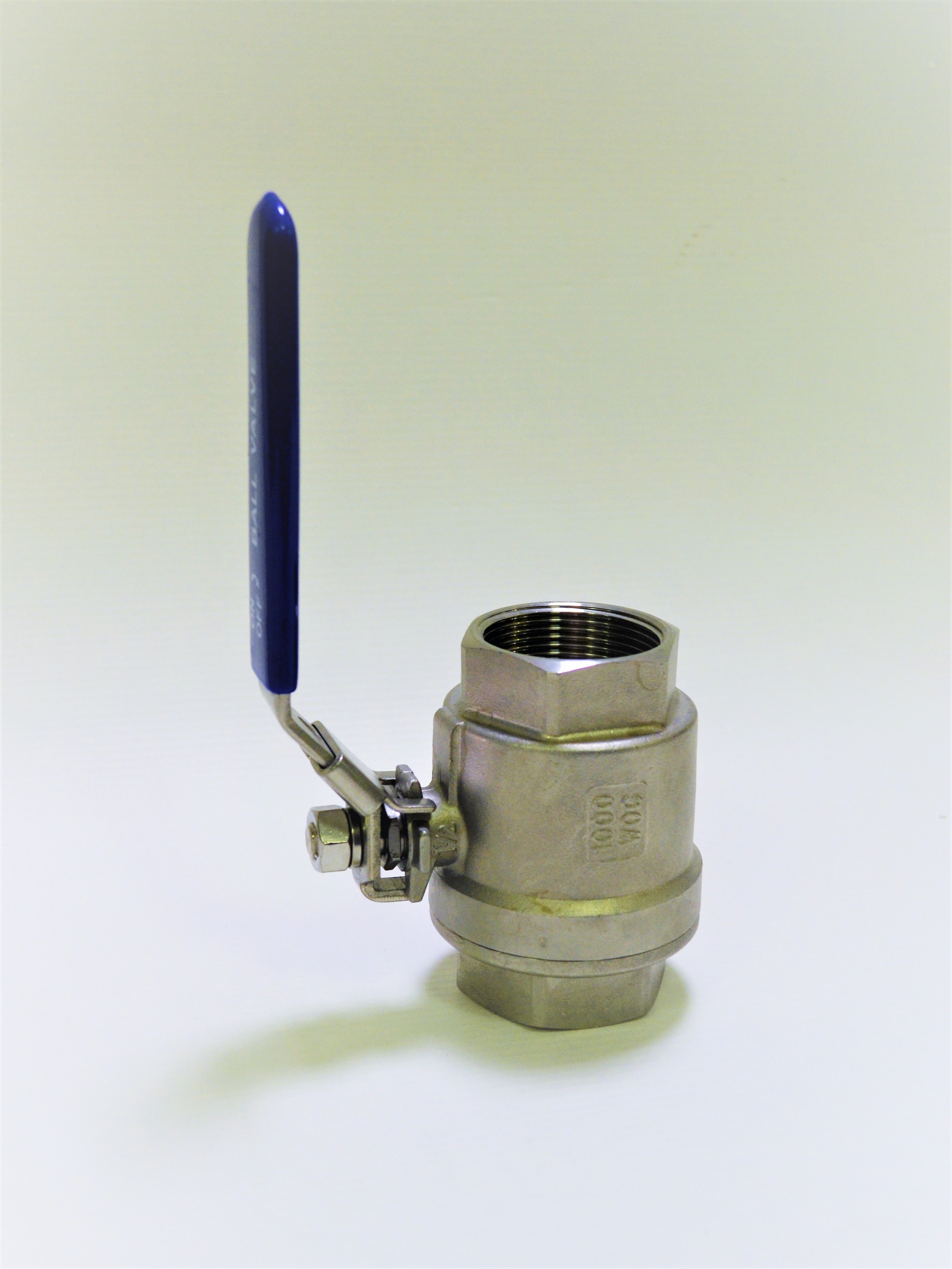

Kugelhahn mit beidseitigem 1 1/2" Innengewinde und vollem Durchgang.Edelstahl-Rostfrei.

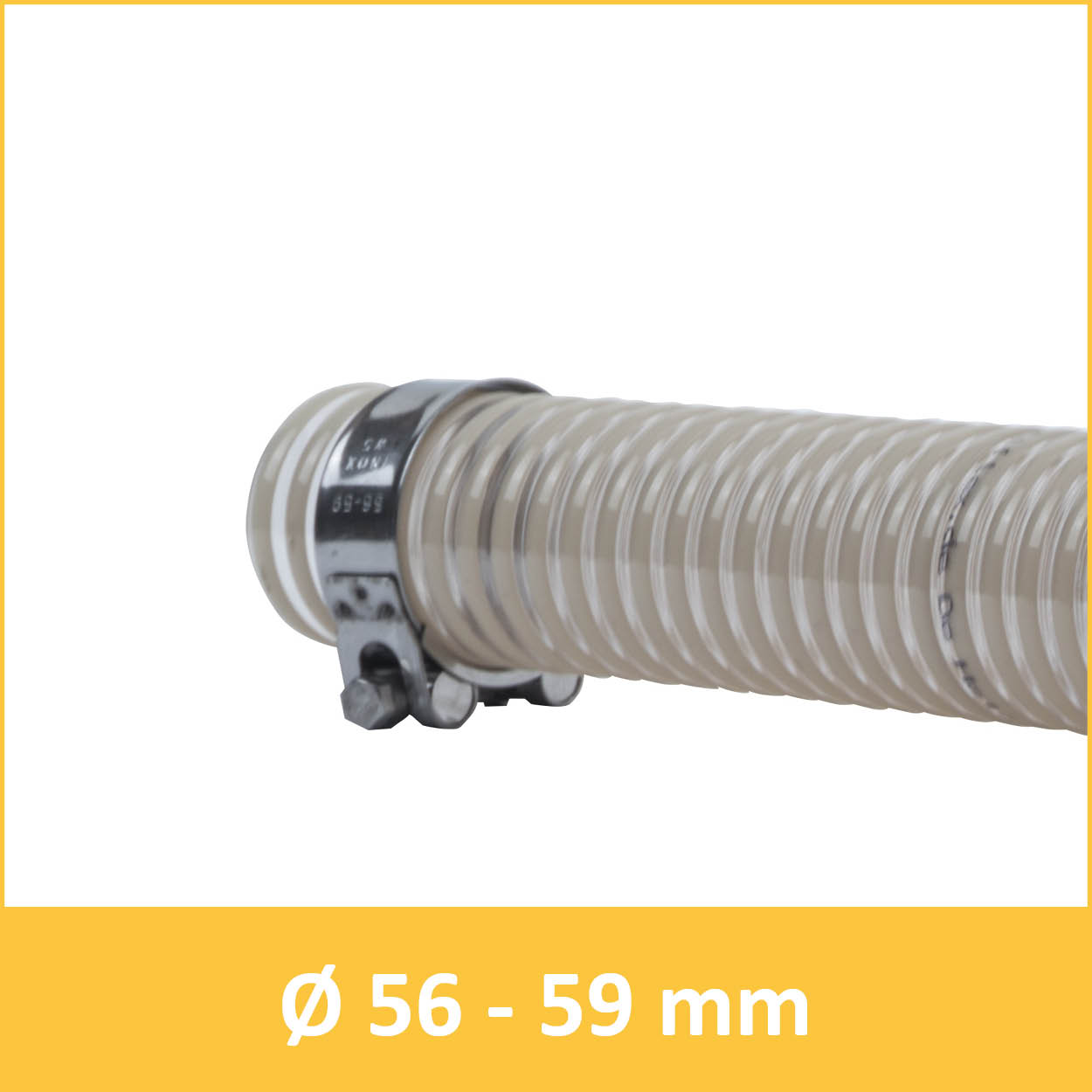

• Gelenkbolzenschelle aus Edelstahl V4A (W5, 1.4571)• Spannbereich 56-59 mm• 20 mm breit

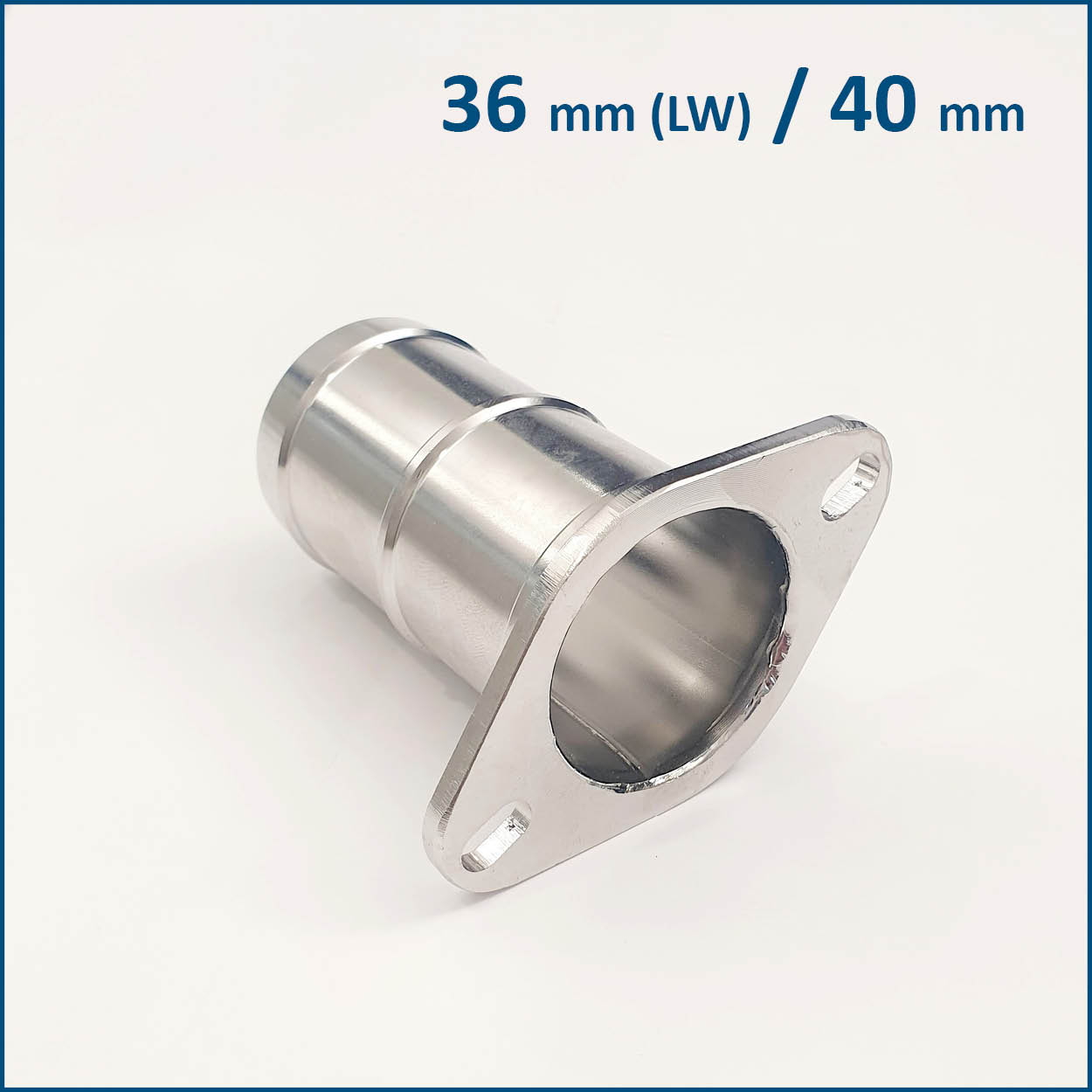

Schlauchadapter mit Flansch für Quetschhahn mit 36 mm lichte Weite (für Schlauch Ø ca. 40 mm), Langlöcher bieten einen Abstand von 53 - 75 mm.Inklusive Drahtschlauchschelle.HINWEIS: Bitte die passende Silikondichtung (Art.-Nr. 6000099) dazu bestellen!
Quetschhahn aus Edelstahl-Rostfrei mit 1 1/2" Innengewinde, Quetschhahnoberteil mit Dichtung.

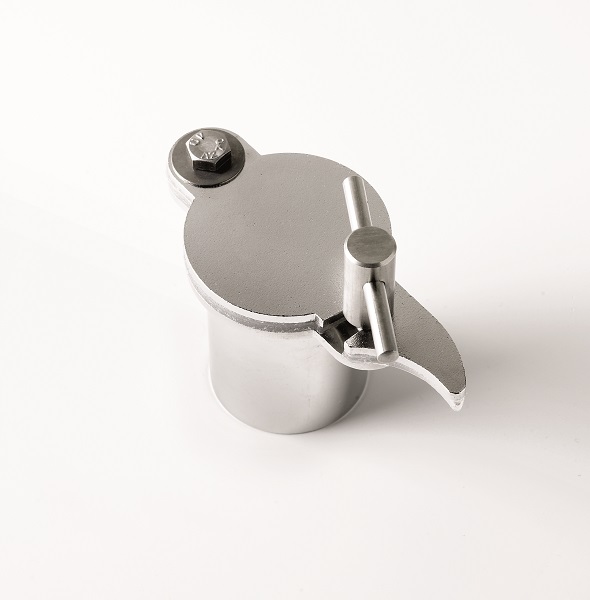

Aus Edelstahl-Rostfrei mit Dichtung.Honighahn zum anlöten - daher ohne Gewinde.Außen-Ø 40 mm. Innen -Ø 36 mm.Länge Honighahn (ohne T-Schraube): 57 mm Länge Honighahn (mit T-schraube): 82 mm.

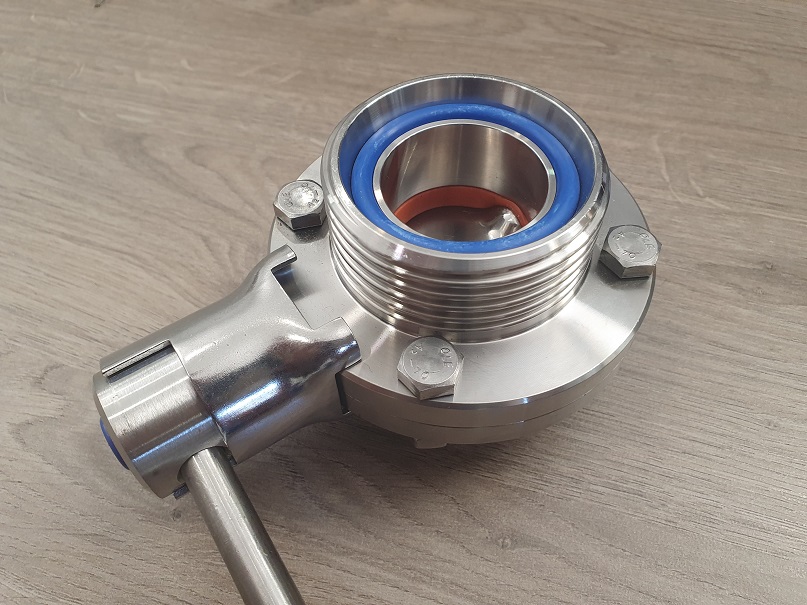

Behälterseitig: 2" InnengewindeAuslaufseitig: DN 50 Milchgewinde inkl. Dichtung

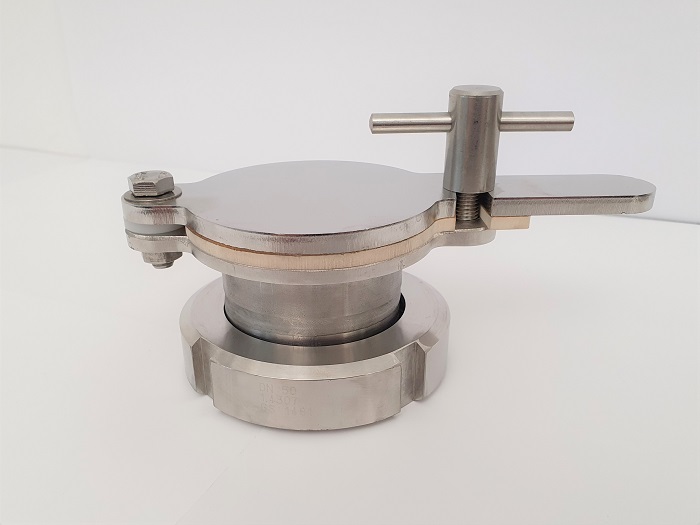

CFM-Quetschahn 2" inkl. Dichtung mit DN 50 Kegelstutzen und Überwurfmutter.Zum Aufschrauben auf ein DN 50 Milchgewinde. Komplett aus Edelstahl-Rostfrei.
Aus Edelstahl-Rostfrei mit Dichtung.Honighahn zum anlöten - daher ohne Gewinde.Außen-Ø ca. 48 mm. Innen -Ø 44 mm. (1 1/2")Länge Honighahn (ohne T-Schraube): 57 mm Länge Honighahn (mit T-schraube): 82 mm.

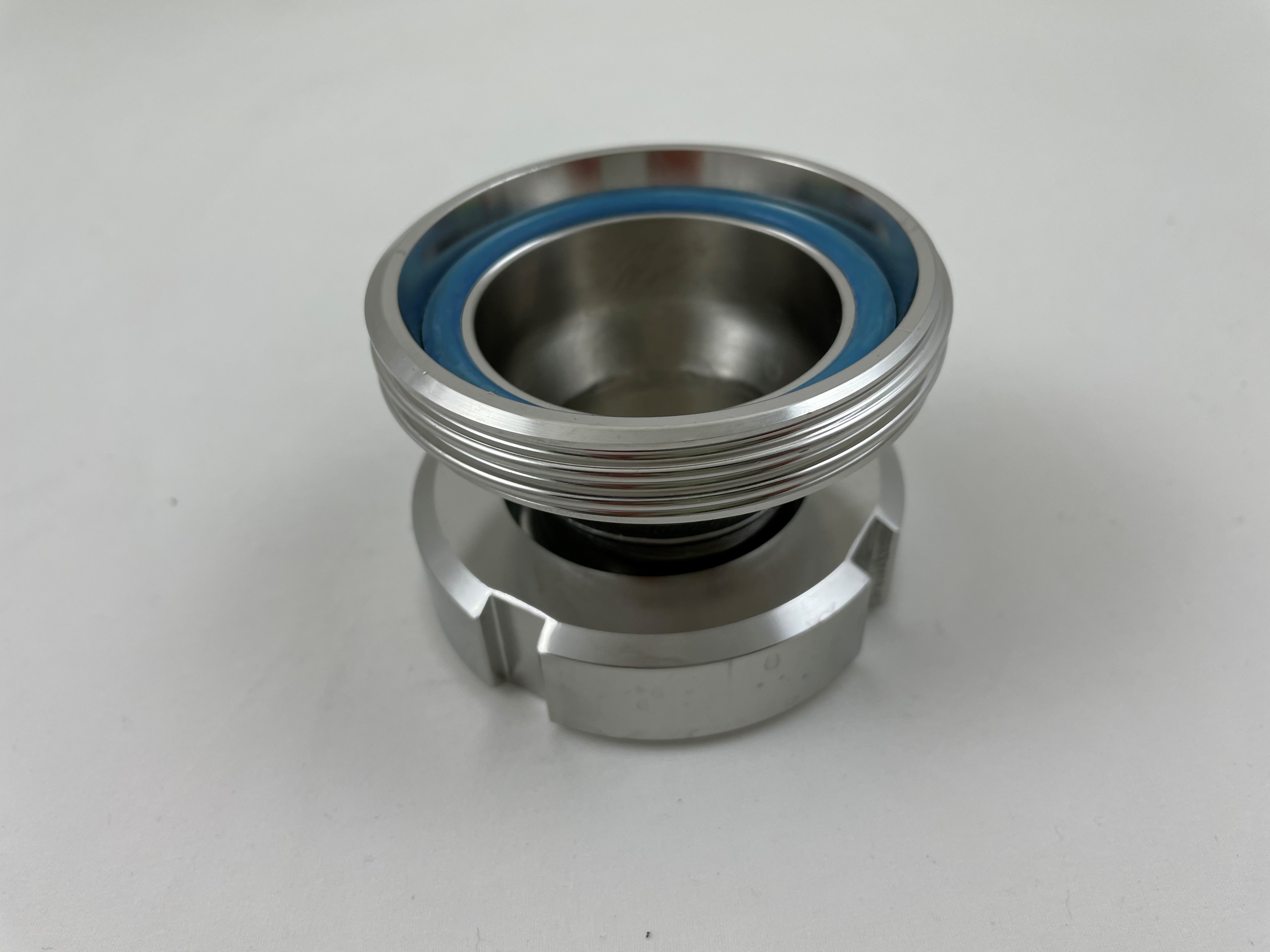

Übergangsstück von DN40 auf DN50: DN40 Stutzen mit Überwurfmutter auf DN50 Milchgewinde inkl. Dichtung

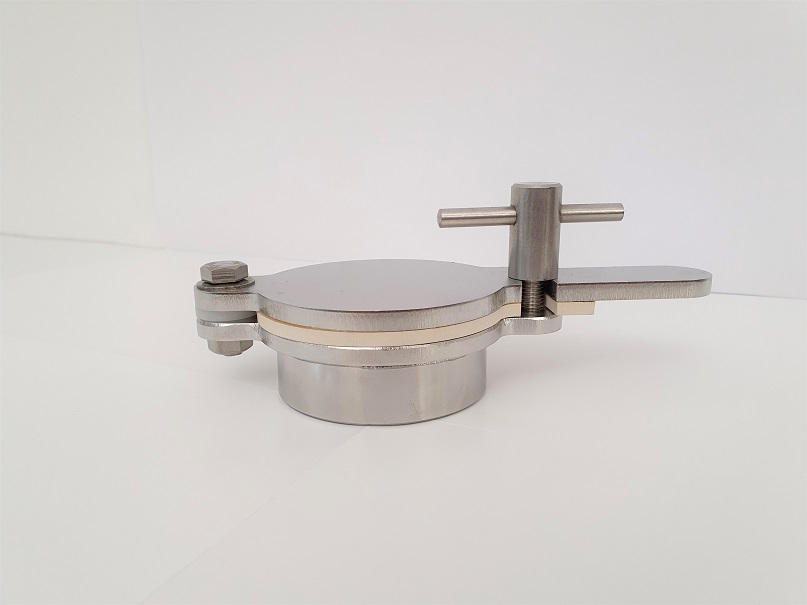

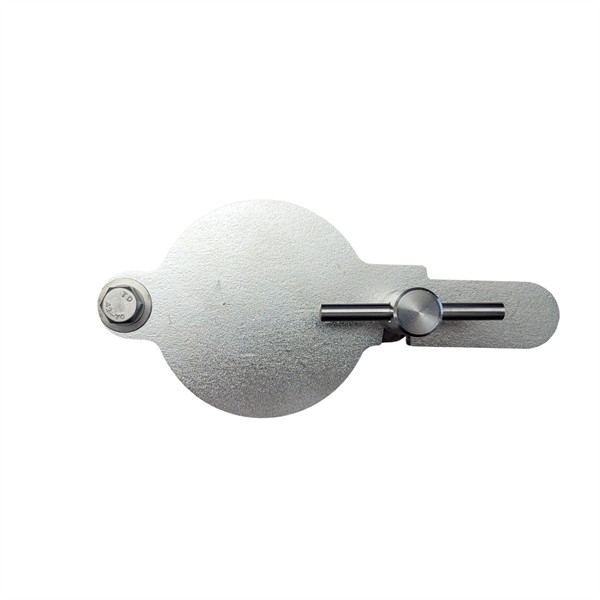

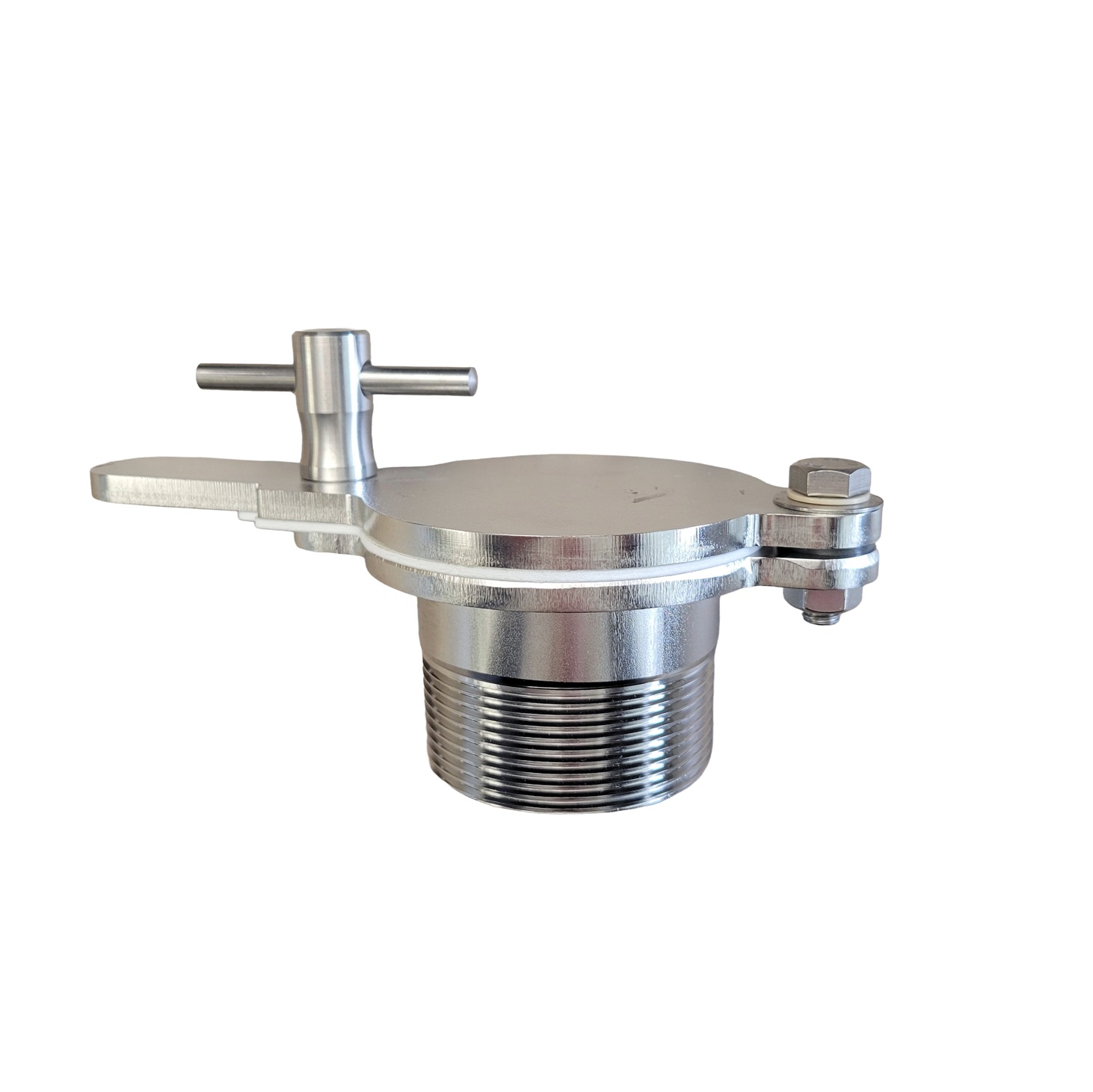

CFM-Quetschahn 2" inkl. Dichtung mit Innengewinde. Zum Aufschrauben auf ein 2" Außengewinde. Komplett aus Edelstahl-Rostfrei.

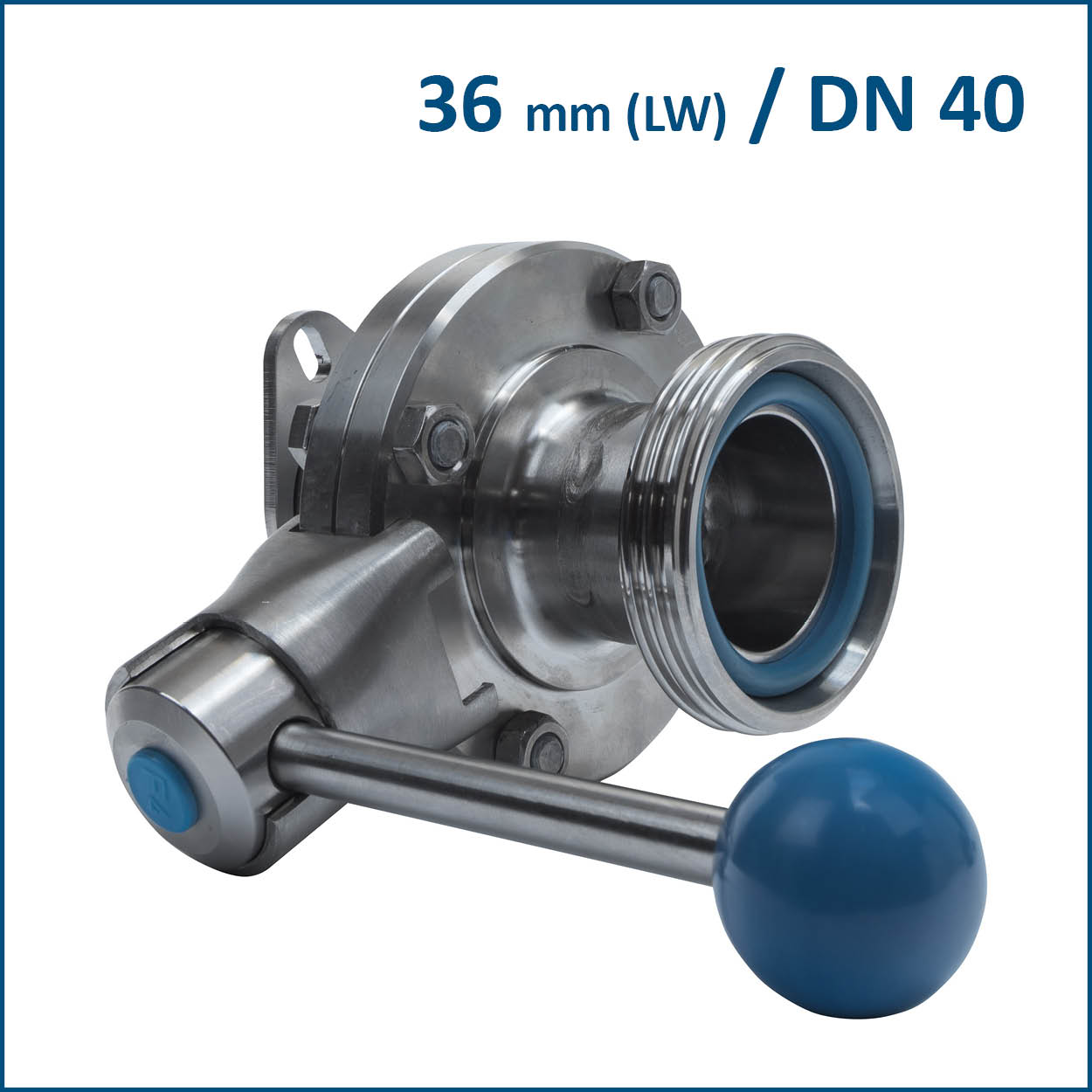

• behälterseitig: Quetschhahnflansch für Quetschhahn mit 36 mm lichter Weite, Langlöcher bieten einen Abstand von 53 - 75 mm, inkl. Dichtung• auslaufseitig: Milchgewindestutzen DN 40• Material: Edelstahl-Rostfrei
Komplett aus Edelstahl-Rostfrei, mit Dichtung und 2" Außengewinde.

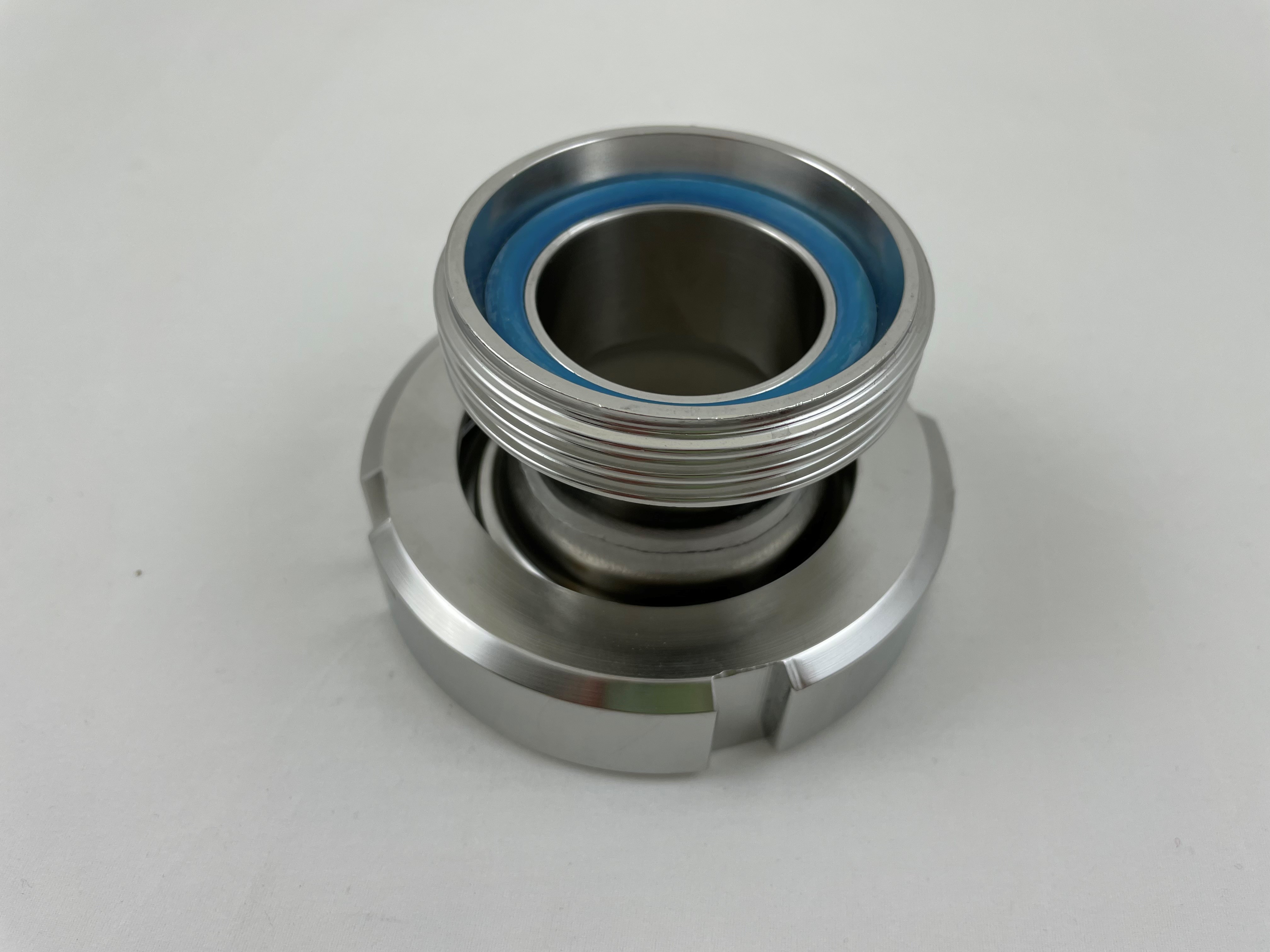

Übergangsstück von DN50 auf DN40: DN50 Stutzen mit Überwurfmutter auf DN40 Milchgewinde inkl. Dichtung
Schlauchkupplungshälfte aus Edelstahl-Rostfrei DN 50 mit Kegelstutzen, Überwurfmutter, 90° Rohrbogen und Schlauchtülle mit Reduzierung für Schlauch-Ø ca. 40 mm. Zum Anschluss von Schläuchen an Scheibenventile.

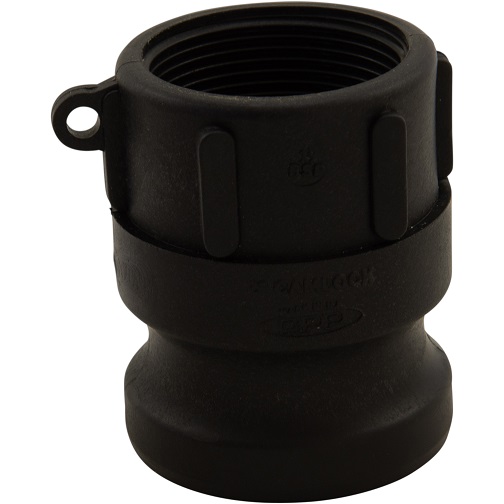

Schnellkupplung aus lebensmittelechtem Kunststoff.Anschluss 1 1/2" Innengewinde.Zubehör zu Zahnrad-Honigpumpe Art.-Nr. 6001980

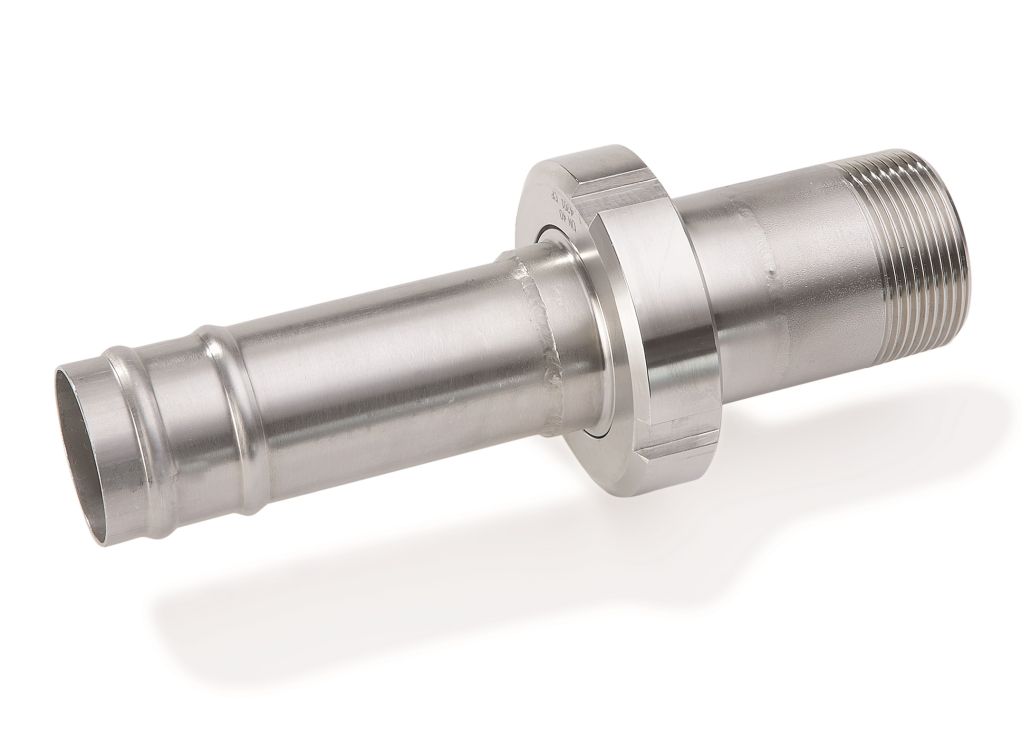

Edelstahl-Schlauchkupplung mit DN 40 Kegelstutzen, Überwurfmutter, 1 1/2" Außengewinde und Schlauchtülle DN 40.Auf Wunsch auch mit Innengewinde oder anderen Gewindeanschlüssen lieferbar.
Edelstahl-Schlauchkupplung mit DN 50 Kegelstutzen, Überwurfmutter, 2" Außengewinde und Schlauchtülle DN 50.Auf Wunsch auch mit Innengewinde oder anderen Gewindeanschlüssen lieferbar.

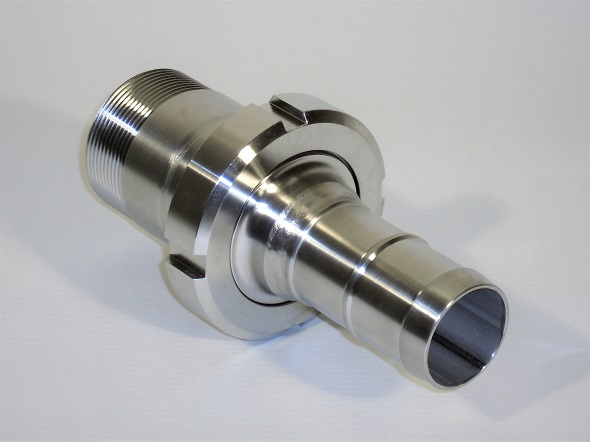

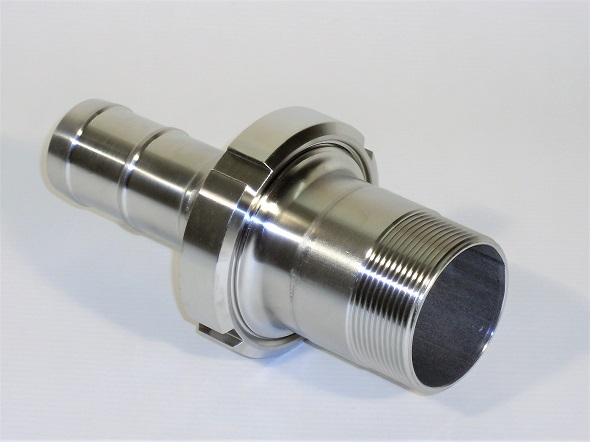

Edelstahl-Schlauchkupplung mit DN 50 Kegelstutzen, Überwurfmutter, 2" Außengewinde und Reduzierung auf Schlauchtülle DN 40.Auf Wunsch auch mit Innengewinde oder anderen Gewindeanschlüssen lieferbar.
